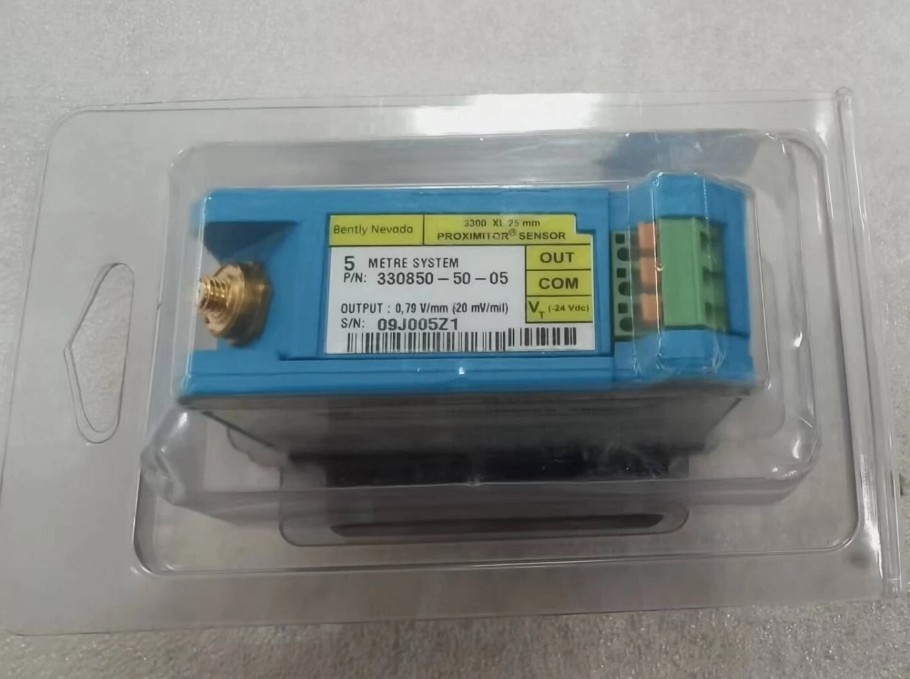

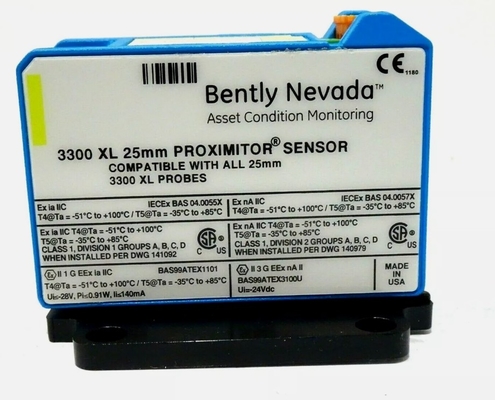

330850-50-05 Bently Nevada 3300 XL 25 MM Sensor de vibração de proximidade

330850-50-05 Bently Nevada 3300 XL 25 MM Sensor de vibração de proximidade

Detalhes do produto:

Informações adicionais:

Descrição:

Salvo indicação em contrário, as seguintes especificações são aplicáveis a um sensor de proximidade de 25 mm 3300 XL, cabo de extensão e sonda entre 0°C e +45°C (+32°F a +113°F) a uma altitude máxima de 2000 m,com uma fonte de alimentação de -24 Vdc, uma carga de 10 kΩ, um alvo de aço AISI 4140 fornecido pela Bently Nevada que tenha 61 mm (2,4 polegadas) de diâmetro ou maior, e um espaço de sonda de 7,0 mm (275 mils).As especificações de precisão e de intercambiabilidade do sistema não se aplicam quando se utiliza um sistema de transdutor calibrado para qualquer alvo que não seja um alvo de aço Bently Nevada AISI 410..

Um suporte deslizante 3300 XL opcional pode ser encomendado para o Transdutor de Expansão Diferencial de 25 mm para aplicações de transdutor único e de entrada complementar.Este suporte de montagem torna mais fácil de verificar com precisão o sistema de transdutor e a diferença das sondas, permitindo-lhe deslizar o sistema de transdutor em toda a sua gama linearA placa de base do suporte deslizante é instalada na superfície interna da caixa da turbina, perto da coleira de expansão do diferencial.que se fixa ao carro deslizantePara verificar e instalar o transdutor, é necessário que o carro deslize para cima e fique fixado à placa de base com parafusos e arame de segurança.soltar os parafusos que prendem o carro deslizante para a placa de base e mover o carro deslizante e sondasUm acessório do Kit de Verificação do Indicador de Disco fornece uma referência medindo o movimento do carrinho deslizante.O 3300 XL Sliding Bracket ajuda a garantir que o sistema do transdutor permanece alinhado e perpendicular ao rotor.

A sonda 3300 XL de 25 mm vem em uma grande variedade de configurações de caixa para substituir fisicamente todos os padrões 7200 de 25 mm,7200 35 mm e 25 mm DE Sistemas de transdutor integrados (incluindo sondas de saída laterais e traseiras)O Proximitor Sensor tem igualmente uma saída idêntica à dos sistemas 7200 e 25 mm DE Integral.Permitindo aos clientes atualizar sem exigir alterações na configuração do monitorQuando se procede a uma atualização dos sistemas anteriores, todos os componentes do sistema de transdutor (sonda, cabo de extensão e sensor de proximidade) devem ser substituídos por componentes de 3300 XL de 25 mm.

O correcto funcionamento do sistema de transdutor deve ser verificado durante a instalação e periodicamente após a instalação, movendo-o fisicamente para simular o movimento da coleira do eixo.Isto requer um suporte de montagem que permite que o sistema de transdutor para deslizar em relação ao eixo rotor e colar.

Ficha de dados

Bently Nevada 330850-50-05.pdf
