330876-02-10-00-00 Bently Nevada 3300 XL Sistema de Transdutor de Proximidade de 50 mm

330876-02-10-00-00 Bently Nevada 3300 XL Sistema de Transdutor de Proximidade de 50 mm

Detalhes do produto:

Informações adicionais:

Descrição:

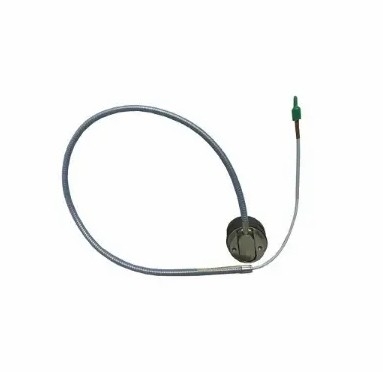

O sistema de transdutor de 50 mm 3300 XL consiste em uma sonda separada de 50 mm, um cabo de extensão e um sensor de proximidade de 50 mm 3300 XL.A bobina de grande diâmetro dá a este sistema um intervalo linear máximo de 27.9 mm (1100 mils), o maior intervalo linear da nossa linha de transdutor de corrente. This linear range makes the 3300 XL 50mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing).

Os critérios para a seleção de um método de montagem são o tamanho do alvo disponível, a quantidade esperada de movimento axial do rotor e o tipo de alvo DE existente na máquina.Se a altura do colarinho for suficiente e o intervalo total de medição exigido for inferior a 27.9 mm (1,1 polegadas), a configuração preferida para medições redundantes é usar dois transdutores observando o mesmo lado de um colar.2 polegadas) de alcance total são necessários, instalar os transdutores de forma complementar em lados opostos do colar de expansão do diferencial ou de outro material alvo.

A sonda 3300 XL de 50 mm vem em três configurações de caixa e rosca para substituir fisicamente todos os sistemas padrão 7200 de 50 mm (incluindo sondas de saída laterais e traseiras).Os suportes de montagem padrão 7200 ainda estão disponíveis como acessóriosAlém disso, um novo suporte para adaptar a sonda à base de montagem deslizante do transdutor integral DE de 50 mm também está disponível.394 V/mm (10 mV/mil) de saída idêntica à dos sistemas 7200 e 50 mm DE Integral, o que permite aos clientes atualizar sem exigir quaisquer alterações na configuração do monitor.e Proximitor Sensor) devem ser substituídos por componentes de 3300 XL de 50 mm.

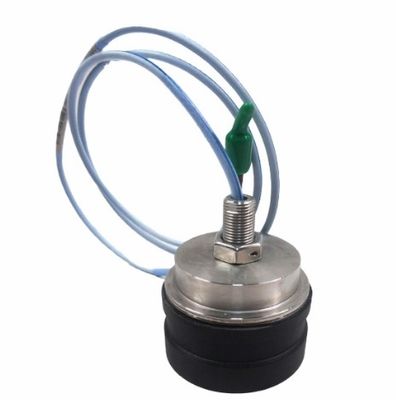

A sonda de 50 mm 3300 XL está disponível em estilos de caixa de saída reta com fios ingleses 1⁄2-20 ou fios métricos M14x1.5, incluindo uma nó de bloqueio com furos de fio de segurança pré-perfurados.A sonda de saída lateral tem dois 1⁄4-20 furos de montagem na parte traseira da caixa da sondaPara ambas as sondas de saída direta e de saída lateral o diâmetro total da caixa é de 1,99 polegadas.

Ficha de dados

Bently Nevada 330876-02-10-00-00.pdf
