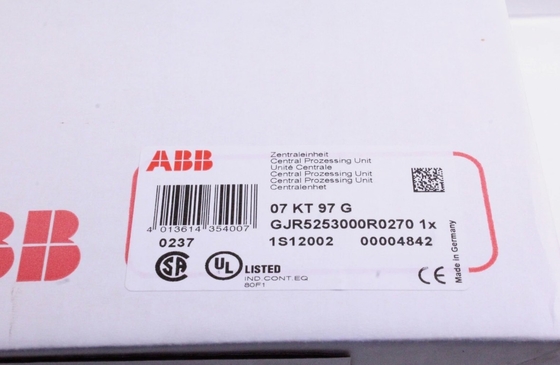

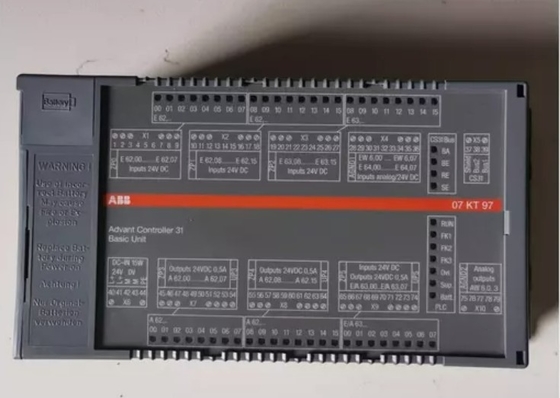

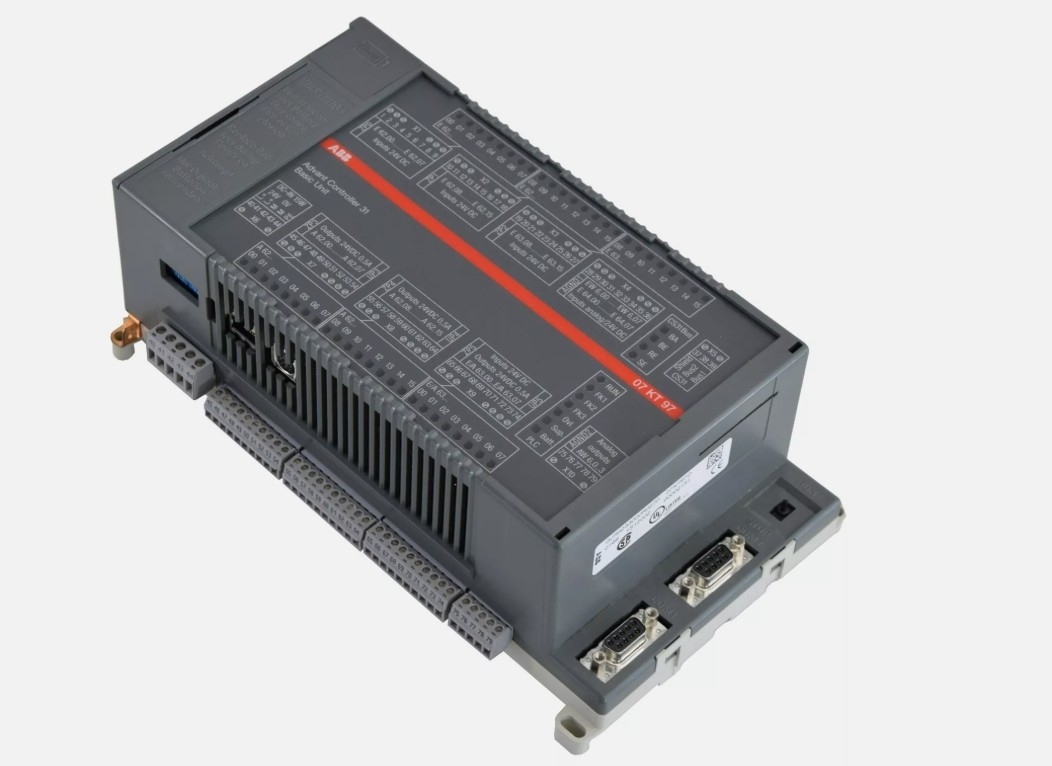

07KT97 GJR5253000R0270 ABB Unidade Central de Processamento Sistemas PLC

07KT97 GJR5253000R0270 ABB Unidade Central de Processamento Sistemas PLC

Detalhes do produto:

Informações adicionais:

Descrição:

A unidade de base 07 KT 97 R200 é o dispositivo padrão para todas as aplicações.07 KT 95 ou 07 KT 96) bem como os com desempenho alargado (e.g. 07 KT 97 R260 com ligação ARCNET, 07 KT 97 R0220 com ligação PROFIBUS e 07 KT 97 R0262 com ligação ARCNET e PROFIBUS).Este documento descreve a unidade de base 07 KT 97 R200 e adiciona as fichas de dados dos outros dispositivos que mostram apenas as diferenças.

As entradas diferenciais são muito úteis, se forem utilizados sensores analógicos remotamente não isolados (por exemplo, o terminal menos é remotamente conectado à terra).Uma vez que o potencial de aterragem não é exatamente o mesmo que o AGND1Além disso, em caso de configuração monopolista, o AGND1 seria conectado diretamente ao potencial terrestre remoto.Isto provocaria circuitos de ligação à terra inadmissíveis (e possivelmente perigosos).

Em todas as configurações que utilizam entradas diferenciais, duas entradas analógicas adjacentes pertencem juntas (por exemplo, EW 6,00 e EW 6,01).O valor medido é calculado por subtração.O valor do canal com o endereço inferior é subtraído do valor do canal com o endereço superior.

Se os terminais forem utilizados como saídas digitais, os sinais de saída "1" são monitorizados individualmente pela entrada reeditável.Uma mensagem de erro geral é gerada para o grupo de saída envolvido. O erro é exibido pelo LED vermelho Ovl. e por sinalizadores de erro do PLC então. o erro pode ter sido causado por sobrecarga, curto-circuito ou falta de tensão de alimentação UP5/ZP5.As especificações técnicas das saídas são as mesmas das outras saídas digitais.

Ficha de dados

ABB 07KT97 GJR5253000R0270.pdf
