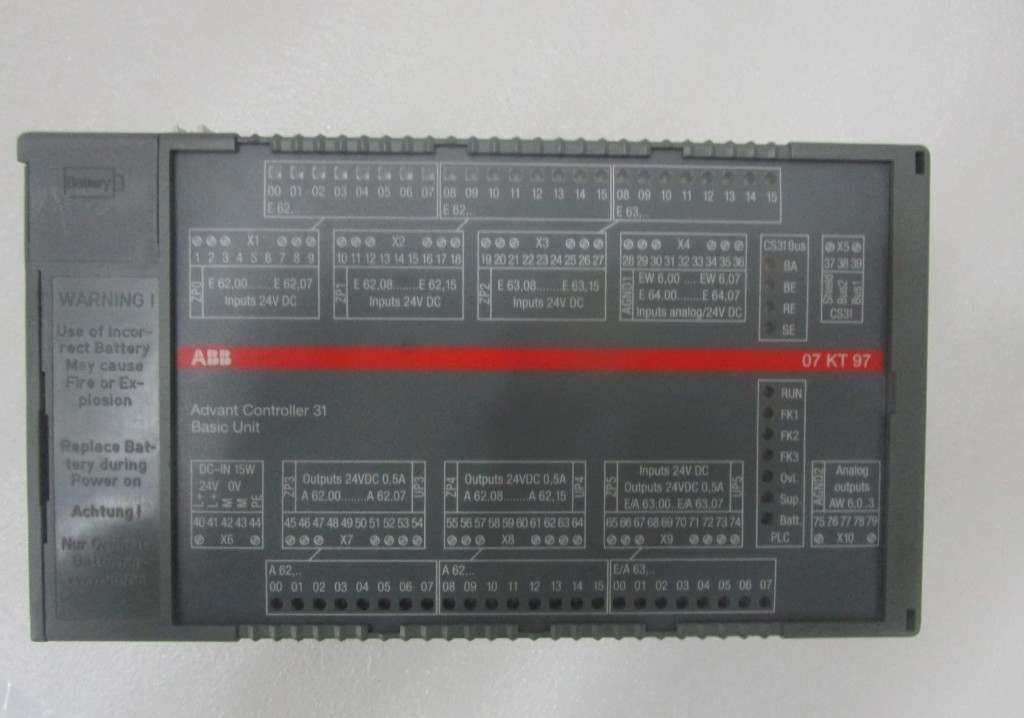

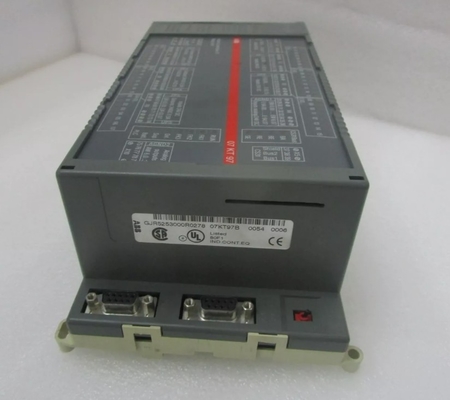

07KT97 GJR5253000R0278 ABB Procontic Unidade Básica de Automação Industrial

07KT97 GJR5253000R0278 ABB Procontic Unidade Básica de Automação Industrial

Detalhes do produto:

Informações adicionais:

Descrição:

As especificações técnicas das entradas são as mesmas das outras entradas digitais, com a seguinte exceção:O varistor para desmagnetizar cargas indutivas (ver figura acima) também está em vigor na entradaPor conseguinte, a diferença de tensão entre o UP5 e o sinal de entrada não deve ser superior à tensão limite do varistor.que se UP5 = 24 V, a tensão do sinal de entrada deve situar-se entre -12 V e +30 V. Se UP5 = 30 V, a tensão de entrada deve situar-se entre -6 V e +30 V.

Se todos os 8 canais do grupo forem utilizados como entradas, e se, além disso, o terminal UP5 for deixado desconectado, não existem restrições para as entradas.A tensão do sinal de entrada pode então estar entre -30 V e +30 V.Não há restrição para o grupo de entrada/saída no que diz respeito à sua segurança contra a polaridade invertida.

Resolução no sistema PLC: os valores medidos são convertidos com uma resolução de 12 bits, ou seja, 11 bits mais sinal para tensão e 12 bits sem sinal para correntes.5 V e ±5 V são convertidos com 10 bits mais sinal.

As entradas analógicas podem ser utilizadas individualmente em muitos modos de funcionamento diferentes (mesmo como entradas digitais).

Ficha de dados

ABB 07KT97 GJR5253000R0278.pdf
