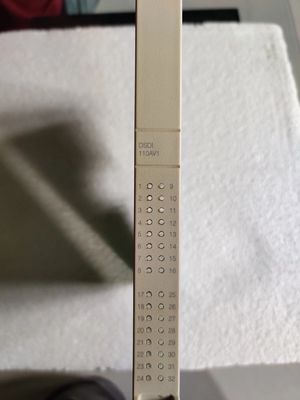

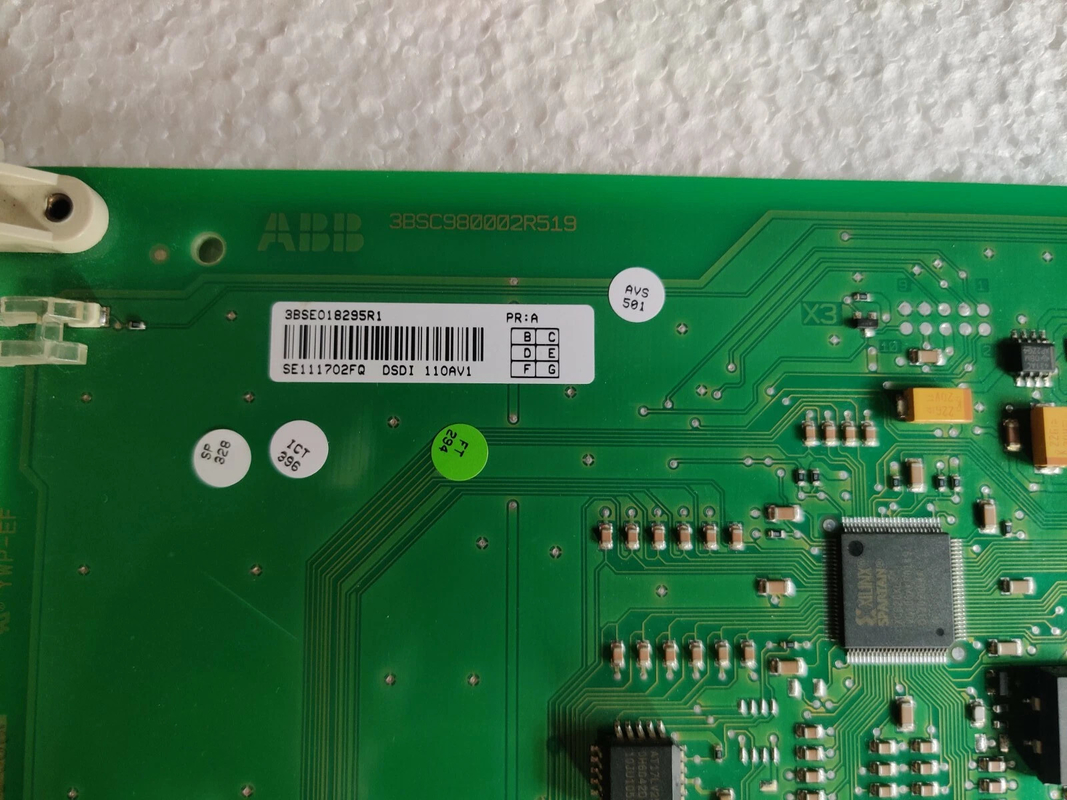

ABB DSDI 110AV1 3BSE018295R1 Painel de entrada digital 32

ABB DSDI 110AV1 3BSE018295R1 Painel de entrada digital 32

Detalhes do produto:

Descrição:

S100 I/O é o grupo de placas de entrada e saída localizadas na sub-base de E/S. A sub-base de E/S comunica com a sub-base do controlador usando Bus Extension para S100 I/S.Disponível a extensão de autocarro único e redundante para S100 I/O. Extensão do Bus de Entradas/Saída S100 Redundante requer módulo de processador redundante. Extenções de bus elétrico e óptico são fornecidas. Veja a apresentação do esboço da extensão do bus na Seção 1.7.7, Comunicação ou à documentação separada mencionada.

As informações desta secção estão divididas de acordo com as diferentes categorias de quadros e subdivididas em:Ponto principal, disponívelTipos de placase um sinalDiagrama de blocos.

Relativamente às unidades de ligação e aos cabos internos utilizados nas aplicações perigosas e HART, deve consultar a documentação separada.

Input digital, pontos principais

• Todas as entradas digitais são opto-isoladas do potencial do sistema..

• Pode seleccionar o modo de actualização da base de dados, quer por interrupções quer por digitalização.

• Alguns painéis permitem a extensão do pulso, por exemplo, para evitar a digitalização rápida dos botões de pressão.

• Os sinais de entrada são filtrados na placa de entrada para suprimir os efeitos das interferências eléctricas ou dos contatos de rebotes.O tempo de filtragem é fixo a 5 ms ou configurável consoante o tipo de placa seleccionado.

• Os tipos de placas que oferecem digitalização controlada por interrupção são mais adequados para obter eventos com marcação de tempo.

Ficha de dados3BSE018295R1.pdf
