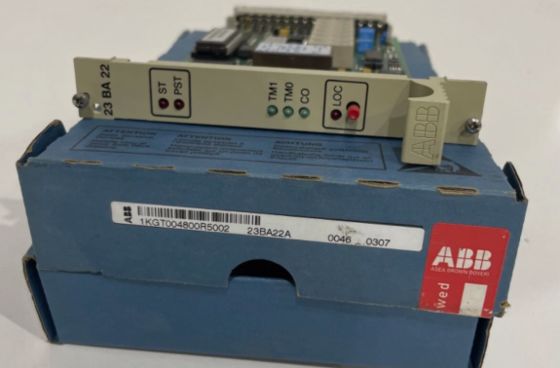

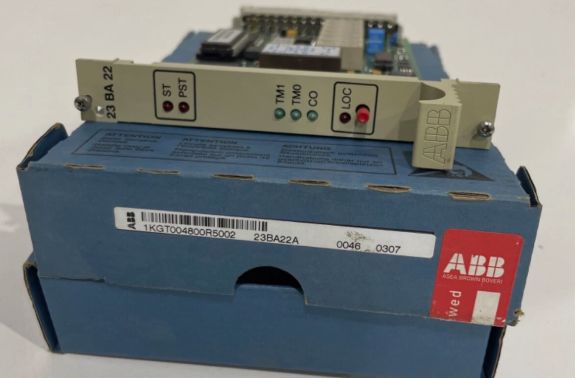

23BA22 1KGT004800R5002 Placa de Monitoramento de Saída de Comando ABB

23BA22 1KGT004800R5002 Painel de monitorização de saída de comando da ABB

Detalhes do produto:

Descrição:

Após a unidade de comunicação e o módulo de placa de saída receberem e verificarem com êxito um comando de objeto, são executadas as seguintes etapas antes da emissão final do comando:

• O painel de monitorização de saída de comando 23BA22 é ativado.

• A resistência dos relés plug-in inseridos no circuito de saída de comutação é medida e comparada com limiares superiores e inferiores parametrizados.

Se a resistência estiver dentro dos limites, a saída do comando do objeto para o dispositivo selecionado é ativada através da placa de saída binária 23BA20.

• O temporizador de pulso de saída de comando é iniciado para monitorizar a duração do pulso, desativando a saída de comando com base na indicação de resposta ou quando o tempo de pulso expira a bordo 23BA22.

• O comando é cancelado se as condições de ensaio durante a verificação não estiverem preenchidas.

Em aplicações normalizadas, uma placa de monitorização de saída de comando 23BA22 por estação RTU é suficiente para a verificação (1 de n).

Quando se inserem relés plug-in com valores de resistência diferentes, dois circuitos de controlo independentes podem ser accionados pela placa 23BA22 se a tensão de ensaio auxiliar for fornecida por fontes de tensão isoladas separadas.
