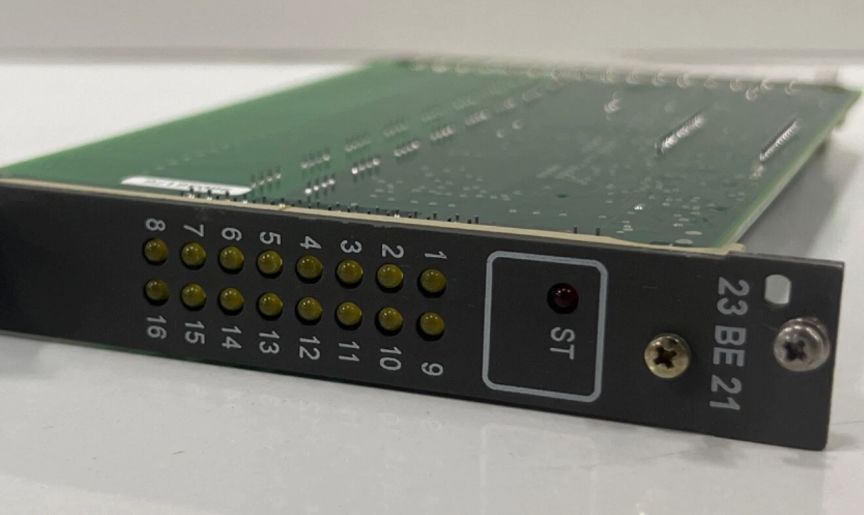

23BE21 1KGT004900R5012 Placa de Entrada Binária ABB

23BE21 1KGT004900R5012 ABB Painel de entrada binário

Detalhes do produto:

Descrição:

O módulo de entrada binário 23BE21 fornece 16 entradas eletricamente isoladas, acomodando até 16 sinais de processo binários.

Os sinais de entrada podem ser atribuídos a funções de processamento de acordo com regras de configuração.

O módulo permite uma tensão de processamento de 24 a 60 V DC. Todas as entradas possuem indicação de sinal LED. O módulo tem um circuito de retorno comum para cada 8 entradas.

O módulo 23BE23 pode processar os seguintes tipos de sinais ou combinações deles:

- 16 sinais de informação de ponto único (SPI) com marca de hora

8 sinais de informação de dois pontos (DPI) com marca de hora

2 valores medidos digitais de 8 bits (DMI8)

Valor medido digital de 16 bits (DMI16)

‡ 16 totais integrados (máximo 120 Hz) (ITI)

2 sinais de informação de posição de passo (STI) de 8 bits

2 entradas de string de 8 bits (BSI8)

Input de string de 16 bits (BSI16)

¢ ou combinações destes tipos de sinal

O microcontrolador no módulo lida com todas as tarefas críticas de tempo para funções de processamento parametrizadas.

Todos os dados de configuração e parâmetros de processamento são carregados pela unidade de comunicação através do autocarro de E/S da RTU.
