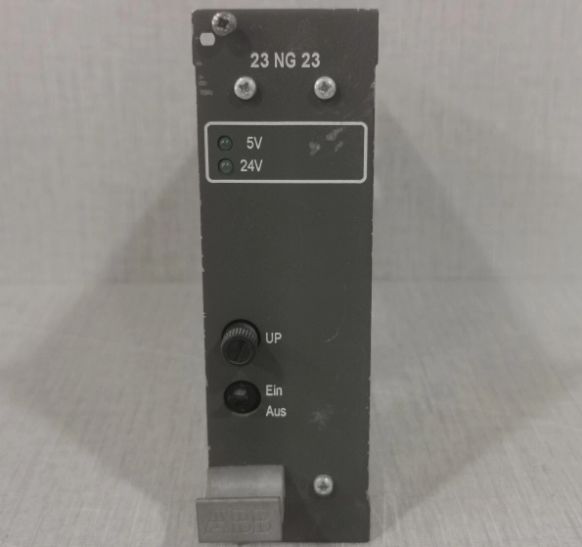

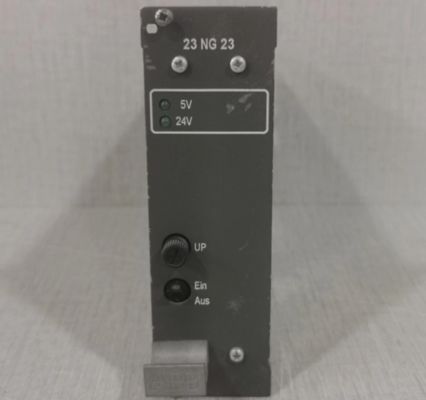

23NG23 1K61005400R5001 ABB Módulo de alimentação

23NG23 1K61005400R5001 Módulo de Fonte de Alimentação ABB

Detalhes do Produto:

Descrição:

A fonte de alimentação 23NG23 fornece +5 V DC (U1) e +24 V DC (U2) para o subrack RTU232. Apenas uma versão (rubrica) é necessária.

Função de processamento:

A placa 23NG23 ocupa uma posição fixa em cada subrack RTU232, especificamente Slot 1 e Slot 5.

A saída de tensão do processo auxiliar UP(F2) não é utilizada no sistema RTU232 e não está conectada no subrack.

Notas operacionais importantes:

O fusível principal está localizado no lado direito da fonte de alimentação.

O LED verde se apaga quando a tensão de saída falha.

Apenas unidades de fonte de alimentação idênticas podem ser substituídas para evitar interrupção de energia.

A energia é ligada/desligada através do interruptor ON-OFF (S1) no painel frontal.

Especificações de saída de energia:

Potência total de saída: ≈41,8 W, distribuídos como:

+5 V a 5000 mA = 25 W

+24 V a 700 mA = 16,8 W

► Use a Tabela 1 para calcular a carga total para a configuração do subrack.

Requisito de carga crítica:

Uma carga base mínima de 232 mA em +5 V DC é essencial para regular os 24 V DC dentro da faixa de dados técnicos especificada.

Quando nenhuma carga ou carga insuficiente é retirada do circuito de +5 V DC, os 24 V DC cairão abaixo da faixa de tolerância definida sem aviso prévio.
