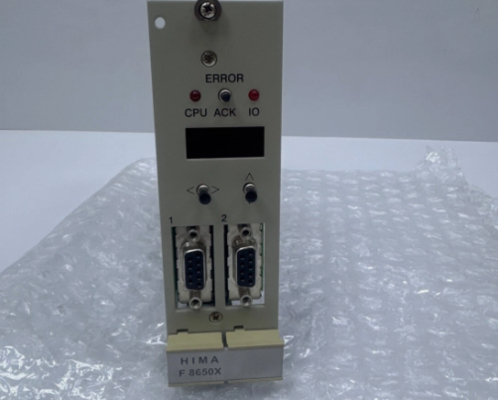

Módulo Central F8650X HIMA

Módulo Central HIMA F8650X

Detalhes do Produto:

Informações Adicionais:

Descrição:

Aplicações com o módulo de comunicação F 8627X:
– conexão do módulo central a um PADT (ELOP II TCP)
– conexão a outros parceiros de comunicação dentro de uma rede Ethernet (safeethernet,
Modbus TCP)
A comunicação é feita do módulo central via barramento backplane para o módulo de comunicação
F 8627X e das portas Ethernet do F 8627X para a rede Ethernet e vice-versa.
Características especiais do módulo central:
– Autoaprendizagem: do sistema operacional BS41q/51q V7.0-8 (05.31)
– ELOP II TCP: do sistema operacional BS41q/51q V7.0-8 (05.31)
Mais informações sobre o número da estação de barramento, ELOP II TCP, carregamento de sistemas operacionais e
programas de aplicação (autoaprendizagem) e outros correspondentes ao módulo central, você encontrará em
na ficha técnica do F8627X, bem como no manual do sistema operacional do H41q/H51q e no
manual de segurança do H41q/H51q.
Exibição de diagnóstico do módulo central

– Display alfanumérico de quatro dígitos,
– dois LEDs para a exibição geral de erros (CPU para os módulos centrais, IO para os módulos de entrada/saída testáveis),
– duas chaves de alternância para solicitar informações detalhadas de erro,
– o botão ACK reinicia a indicação de erro;
em parada por falha, ACK se comporta como reinicialização do sistema.
Para mais informações sobre a exibição de diagnóstico e listas de códigos de erro, consulte a documentação "Funções do sistema operacional BS 41q/51q" (também no CD ELOP II).
