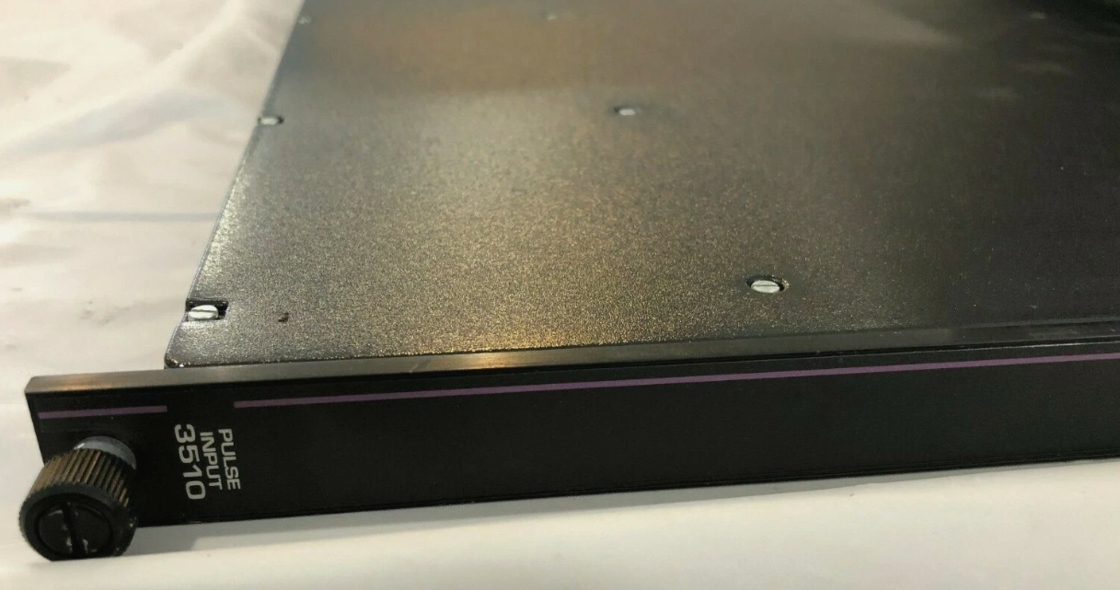

3510 Módulo de entrada de pulso Invensys Triconex

3510 Módulo de entrada de pulso Invensys Triconex

Detalhes do produto:

Descrição:

Módulo de entrada de pulso

O módulo de entrada de pulso (PI) fornece oito entradas de alta sensibilidade e alta frequência, otimizadas para uso com sensores de velocidade magnética não amplificados comumente encontrados em equipamentos rotativos (por exemplo, turbinas,compressores)Detecta as transições de tensão das entradas dos sensores magnéticos e acumula estas transições numa janela de tempo configurável (medida de taxa).A contagem resultante gera valores de frequência ou RPM, transmitido para o processador principal com uma precisão de cronometragem de ± 1 μs.

Arquitetura de Três Canais

Três canais de entrada independentes processam todos os dados em paralelo

Cada canal entrega dados ao processador principal para votação, garantindo a máxima integridade

Diagnóstico contínuo por canal ativa indicadores de falha e alarmes de chassi em caso de falha

Tolerância a falhas: funciona normalmente com falhas únicas; funcionalidade parcial mantida durante falhas múltiplas

Alerta:

Nenhuma função de acumulação Optimizado apenas para medição da velocidade de rotação

Para a acumulação de pulsos, utilizar o modelo 3515
