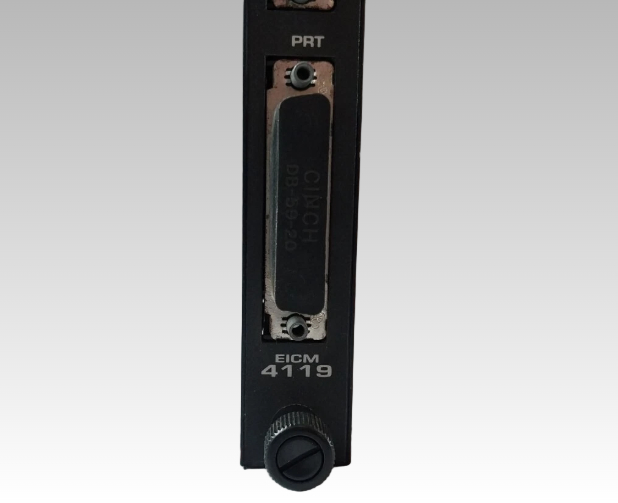

4119 Invensys Triconex Módulo de Comunicação Inteligente Reforçado

4119 Módulo de Comunicação Inteligente Aprimorado Invensys Triconex

Detalhes do produto:

Descrição:

O Módulo de Comunicação Inteligente Aprimorado (EICM) Modelo 4119A permite que o Tricon se comunique com mestres e escravos Modbus, TriStation 1131 e impressoras.

Para conexões Modbus, o usuário do EICM pode selecionar a interface ponto a ponto RS-232 para um mestre e um escravo, ou a interface RS-485 para um mestre e até 32 escravos. O tronco de rede RS-485 pode ser um ou dois pares de fios trançados com um máximo de 1.200 metros (4.000 pés).

Cada EICM contém quatro portas seriais e uma porta paralela que podem operar simultaneamente. Cada porta serial pode ser configurada como um mestre Modbus com até sete mestres Modbus por chassi Tricon. Um único sistema Tricon suporta um máximo de dois EICMs, que devem residir em um slot lógico.

(O recurso de reserva a quente não está disponível para o EICM, embora você possa substituir um EICM com defeito enquanto o controlador estiver online.) Cada porta serial é endereçada de forma exclusiva e suporta a interface Modbus ou TriStation. A comunicação Modbus pode ser realizada em RTU ou ASCII
mode. A porta paralela fornece uma interface Centronics para uma impressora.

Cada EICM suporta uma taxa de dados agregada de 57,6 kilobits por segundo (para todas as quatro portas seriais).

Os programas para o Tricon usam nomes de variáveis como identificadores, mas os dispositivos Modbus usam endereços numéricos chamados aliases. Portanto, um alias deve ser
atribuído a cada nome de variável Tricon que será lido ou escrito por um dispositivo Modbus. Um alias é um número de cinco dígitos que representa o tipo de mensagem Modbus e o endereço da variável no Tricon. Um número de alias é atribuído no TriStation 1131.

Qualquer dispositivo Modbus padrão pode se comunicar com o Tricon através do EICM, desde que os aliases sejam atribuídos às variáveis Tricon. Aliases
números também devem ser usados ​​quando computadores host acessam o Tricon através de outros módulos de comunicação, como o NCM.
