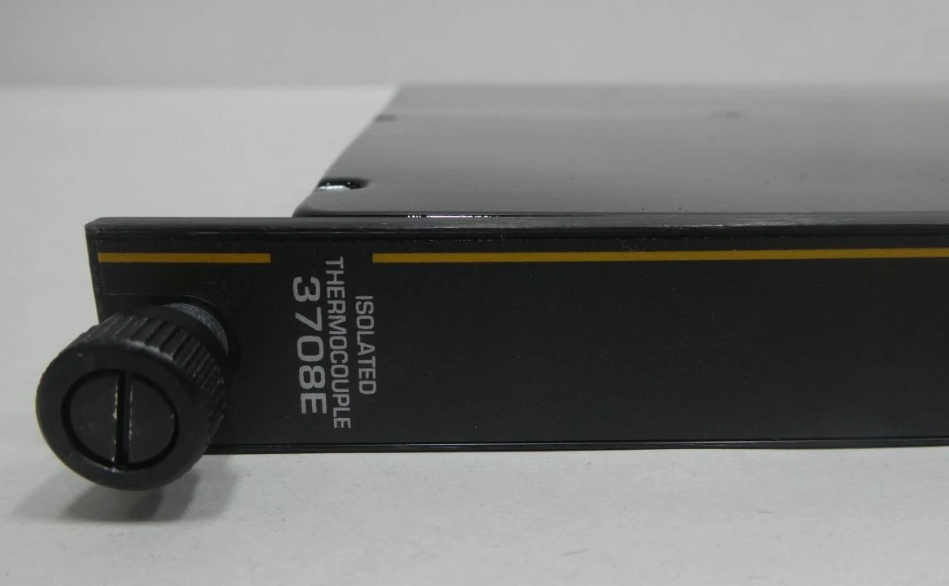

3708E Módulo Termóparel Isolado Invensys Triconex

3708E Módulo de Termopar Isolado Invensys Triconex

Detalhes do Produto:

Descrição:

Um módulo de entrada de termopar (TC) inclui três canais de entrada independentes. Cada canal de entrada recebe sinais de tensão variável de cada ponto, realiza a linearização do termopar e a compensação da junção fria, e converte o resultado em graus Celsius ou Fahrenheit. Cada canal então transmite inteiros assinados de 16 bits representando 0,125 graus por contagem para os três processadores principais sob demanda. No modo TMR, um valor é então selecionado usando um algoritmo de seleção de valor médio para garantir dados corretos para cada varredura.

Cada módulo de entrada de termopar é programável para suportar um tipo de termopar, selecionado entre J, K e T para módulos de entrada de termopar padrão
e de J, K, T e E para módulos de entrada de termopar isolados.

O módulo isolado permite que os usuários selecionem a detecção de queima para cima ou para baixo com o software TriStation.

Para módulos não isolados, a detecção de queima para cima ou para baixo depende da terminação de campo selecionada. Transdutores de temperatura triplicados
residentes no painel de terminação de campo suportam a compensação da junção fria.

Cada canal de um módulo de entrada de termopar realiza a autocalibração usando referências de tensão de precisão interna. No módulo isolado, um transdutor de junção fria com falha é anunciado por um indicador de junção fria no painel frontal.
