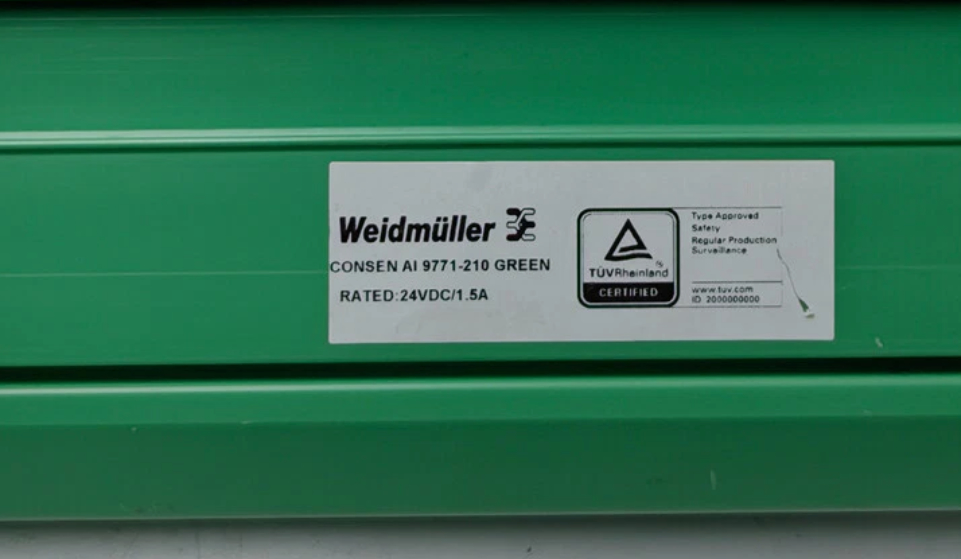

Invensys TRICONEX 9771-210 Placa de terminais para módulos de entrada analógicos

9771-210 7760059032 Placa de Terminais Invensys TRICONEX

Detalhes do produto:

Descrição:

O painel de terminação 9771–210 é compatível com 0 a 5 VCC, 0 a 10 VCC e -5 a +5 VCC

módulos de entrada analógica. Possui 16 terminais de saída de energia (+) e 16 terminais de entrada de corrente (–).

Cada terminal positivo é limitado em corrente com um resistor em série de 180 Ohm. Cada entrada possui um

resistor de precisão de 250 Ohm para conversão de corrente para tensão de 0–5 VCC.

O painel suporta fontes de alimentação redundantes de 24 VCC com diodo ORing.

Ao usar módulos de 32 pontos, você deve usar dois painéis de terminação para cada módulo de entrada analógica.

Cada painel de terminação vem com dois conjuntos de etiquetas: 1-16 e 17-32. Para obter informações sobre como aplicar

as etiquetas, consulte o Apêndice F, Etiquetas do Painel.

Especificações

Esta tabela descreve as especificações para 9771–210.

Módulos Compatíveis

Esta tabela descreve os módulos de entrada analógica compatíveis com 9771–210.

Tabela 113 Especificações para Painel de Terminação 9771–210

Descrição do Recurso

Tipo de painel Entrada de corrente, configurável pelo usuário

Pontos 16

Tabela 114 Módulos Compatíveis com 9771–210

Peça do Módulo

Número

Pontos por

Módulo Descrição do Módulo

3700 32 0–5 VCC, não comum, diferencial, acoplado em CC, TMR

3700A 32 0–5 VCC, não comum, diferencial, acoplado em CC, TMR, +6% de entrada

medição de faixa superior

3703E 16 0–5 VCC ou 0–10 VCC (Use TriStation para configurar para 0–5 VCC), não comum, diferencial, isolado, TMR

3721 32 0 a 5 VCC ou –5 a +5 VCC (Use TriStation para configurar a faixa de entrada),

diferencial, acoplado em CC, TMR
