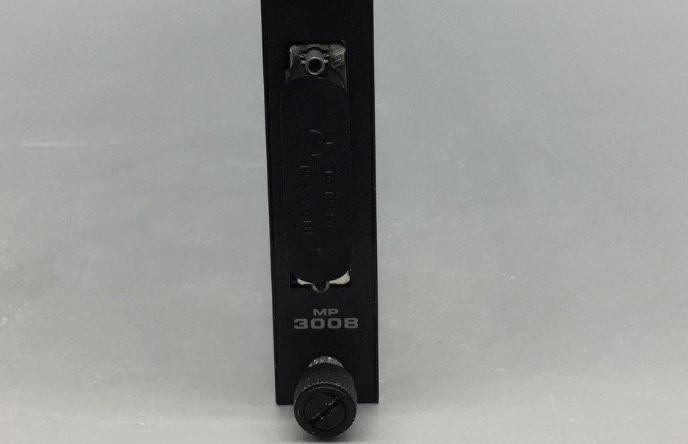

3008 Invensys TRICONEX Processador principal para sistemas Tricon

3008 Processadores Principais Invensys TRICONEX

Detalhes do produto:

Descrição:

Os Processadores Principais do Modelo 3008 estão disponíveis para sistemas Tricon v9.6 e posteriores.
Para especificações detalhadas, consulte o
Guia de Planejamento e Instalação para
Sistemas Tricon.
Três MPs devem ser instalados no
chassi principal de cada sistema Tricon.
Cada MP se comunica independentemente
com seu subsistema de E/S e executa o
programa de controle escrito pelo usuário.
Sequência de Eventos (SOE)
e Sincronização de Tempo
Durante cada varredura, os MPs inspecionam
as variáveis discretas designadas para o estado
mudanças conhecidas como eventos. Quando um
evento ocorre, os MPs salvam o atual
estado da variável e carimbo de tempo no
buffer de um bloco SOE.
Se vários sistemas Tricon estiverem
conectados por meio de NCMs, a capacidade de
sincronização de tempo garante uma
base de tempo consistente para SOE eficaz
marcação de tempo.
Diagnóstico
Diagnósticos extensivos validam o
saúde de cada MP, módulo de E/S e
canais de comunicação. Transitório
falhas são registradas e mascaradas pelo
circuito de votação por maioria de hardware.
Falhas persistentes são diagnosticadas e o
módulo errante é substituído a quente.
Os diagnósticos de MP executam estas tarefas:
• Verifique a memória de programa fixa e
RAM estática
• Teste todos os processadores básicos e flutuantes
instruções de ponto e operação
modos
• Valide a memória do usuário por meio de
o circuito de votação de hardware TriBus
• Verifique a interface de memória compartilhada
• Verifique cada comunicação de E/S
processador e canal
• Verifique o handshake e interrupção
sinais entre a CPU, cada E/S
processador de comunicação e
canais
• Verifique cada comunicação de E/S
processador e canal
microprocessador, ROM, compartilhado
acesso à memória e loopback de transceptores RS485
• Verifique as interfaces TriClock e TriBus
