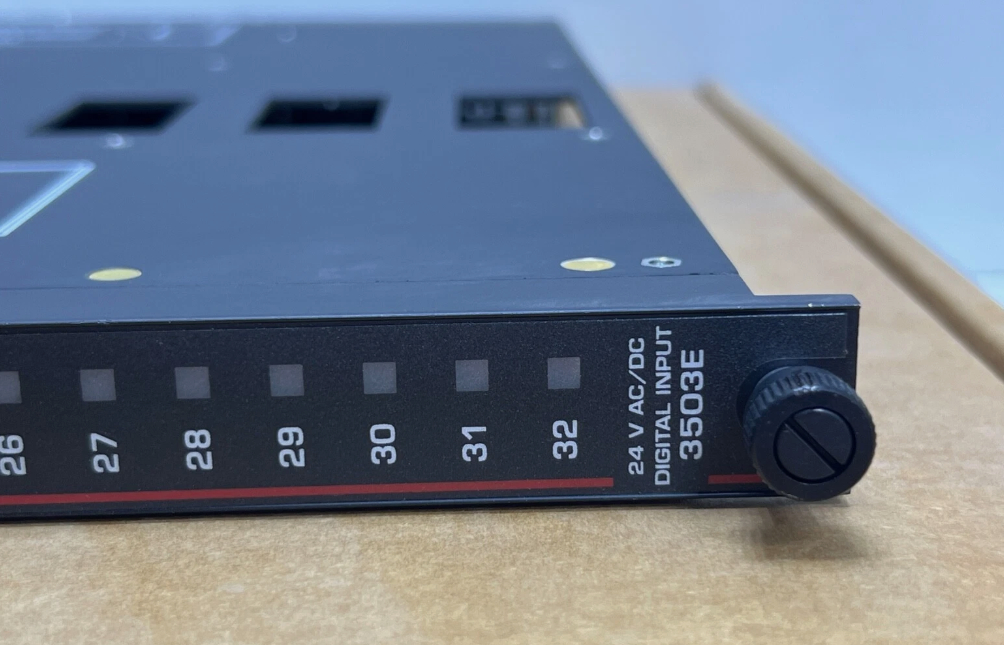

3503E Módulos de entrada digital Invensys Triconex

3503E Módulos de Entrada Digital Invensys Triconex

Detalhes do produto:

Descrição:

Cada módulo de entrada digital (DI) TMR possui três canais de entrada isolados que processam independentemente todos os dados de entrada no módulo. Um microprocessador em cada canal verifica cada ponto de entrada, compila dados e os transmite aos processadores principais sob demanda. Em seguida, os dados de entrada são votados nos processadores principais, logo antes do processamento, para garantir a mais alta integridade. Todos os caminhos de sinal críticos são 100% triplicados para segurança garantida e máxima disponibilidade.

Cada canal condiciona os sinais de forma independente e fornece isolamento óptico entre o campo e o Tricon.

Todos os módulos de entrada digital TMR mantêm diagnósticos completos e contínuos para cada canal. A falha de qualquer diagnóstico em qualquer canal ativa o indicador de Falha do módulo, que por sua vez ativa o sinal de alarme do chassi. O indicador de Falha do módulo aponta para uma falha do canal, não para uma falha do módulo.

O módulo tem garantia de operação adequada na presença de uma única falha e pode continuar a operar corretamente com certos tipos de múltiplas falhas. Os modelos 3505E podem auto-testar para detectar condições de travamento (ON), onde o circuito não consegue dizer se um ponto foi para o estado OFF. Uma vez que
a maioria dos sistemas de segurança são configurados com uma capacidade de desenergização para disparo, a capacidade de detectar pontos OFF é um recurso importante. Para testar entradas travadas (ON), uma chave dentro do circuito de entrada é fechada para permitir que uma entrada zero (OFF) seja lida pelo circuito de isolamento óptico. A última leitura de dados é congelada no processador de comunicação de E/S enquanto o teste está em execução.
Todos os módulos de entrada digital TMR suportam a capacidade de reserva a quente e exigem um painel de terminação externo (ETP) separado com uma interface de cabo para o backplane Tricon. Cada módulo é mecanicamente codificado para evitar a instalação inadequada em um chassi configurado.
