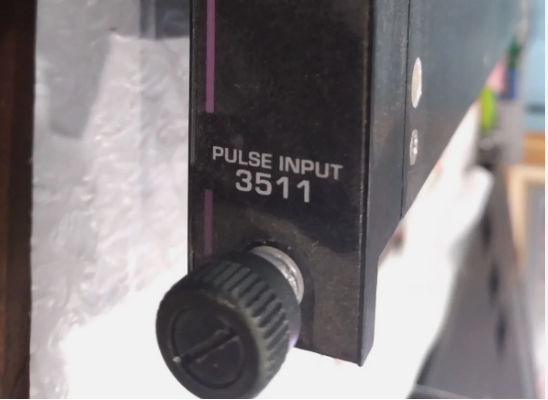

3511 Módulo de Entrada de Pulso Invensys Triconex

3511 Módulo de Entrada de Pulso Invensys Triconex

Detalhes do Produto:

Descrição:

O módulo de entrada de pulso (PI) 3511 fornece oito entradas de alta frequência muito sensíveis. Ele é otimizado para uso com sensores de velocidade magnéticos não amplificados comuns em equipamentos rotativos, como turbinas ou compressores. O módulo detecta transições de tensão de dispositivos de entrada de transdutor magnético, acumulando-as durante uma janela de tempo selecionada (medição de taxa).

A contagem resultante é usada para gerar uma frequência ou RPM que é transmitida aos processadores principais. A contagem de pulsos é medida com uma resolução de 1 microssegundo. O módulo PI inclui três canais de entrada isolados. Cada canal de entrada processa independentemente todos os dados de entrada no módulo e passa os dados para os processadores principais, que votam nos dados para garantir a mais alta integridade.

Cada módulo fornece diagnósticos contínuos completos em cada canal. A falha de qualquer diagnóstico em qualquer canal ativa o indicador de Falha,
que, por sua vez, ativa o sinal de alarme do chassi. O indicador de Falha indica apenas uma falha de canal, não uma falha do módulo. O módulo tem garantia de operar corretamente na presença de uma única falha e pode continuar a operar corretamente com certos tipos de múltiplas falhas.

O módulo de entrada de pulso suporta módulos hotspare.

Características de Entrada (AC acoplado, diferencial balanceado)
Taxa de atualização 25 ms, típica
Impedância (carga) > 8 KW, 20 KW típica
Faixa de modo comum -100 VCC a +100 VCC pico a pico
Faixa de modo normal 1,5 V a 200 V pico a pico
Proteção contra sobretensão ±150 VCC, contínua
Histerese 150 milivolts, típica
Forma de onda Seno, quadrado, pulso, etc.
Ciclo de trabalho 10% a 90%
Frequência 20 Hz a 20.000 Hz
Faixa de corrente 0-20 mA (shunt de 250 ohms)
