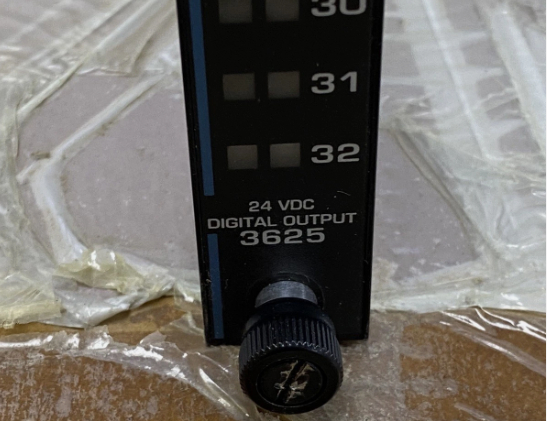

Módulo de Saída Digital Supervisionada Invensys Triconex 3625

3625Módulo de saída digital supervisionado Invensys Triconex

Detalhes do produto:

Descrição:

Projetados para os programas de controlo mais críticos, os módulos de saída digital supervisionada (SDO) satisfazem as necessidades dos sistemas cujas saídas permanecem em um sistema de controlo.
Um módulo SDO recebe sinais de saída dos processadores principais em cada um dos três canais.Cada conjunto de três sinais é então votado por um interruptor de saída totalmente tolerante a falhas cujos elementos são transistores de potência, de modo que um sinal de saída votado seja passado para o terminal do campo.

Cada módulo SDO tem circuitos de voltagem e corrente em loopback, juntamente com diagnósticos online sofisticados que verificam o funcionamento de cada saída
Esta concepção proporciona uma cobertura completa de falhas sem a necessidade de influenciar o sinal de saída.
Os módulos são chamados de "supervisionados" porque a cobertura de falhas é estendida para incluir potenciais problemas de campo.O circuito de campo é supervisionado pelo módulo SDO para que as seguintes falhas de campo possam ser detectadas::

• Perda de energia ou fusível explodido

• Carga aberta ou em falta

• Um campo curto que resulta na carga sendo energizada erroneamente

• Um curto-circuito de carga no estado sem energia

A falha na detecção da tensão de campo em qualquer ponto de saída ativa o indicador de alarme de potência.Todos os módulos SDO suportam módulos de reposição a quente e exigem um painel externo de terminação (ETP) separado com uma interface de cabo para o plano de fundo do Tricon
