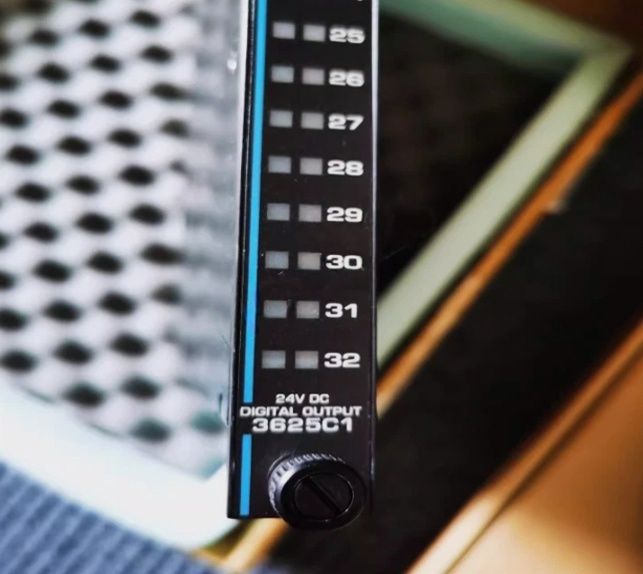

3625C1 Módulo de Saída Digital Supervisionado Triconex

3625C1 Módulo de Saída Digital Supervisionada Invensys Triconex

Detalhes do produto:

Descrição:

Projetados para os programas de controle mais críticos, os módulos de saída digital supervisionada (SDO) atendem às necessidades de sistemas cujas saídas permanecem em um
estado único por longos períodos de tempo (em algumas aplicações, por anos). Um módulo SDO recebe sinais de saída dos processadores principais em cada um dos três canais. Cada conjunto de três sinais é então votado por uma chave de saída quadruplicada totalmente tolerante a falhas, cujos elementos são transistores de potência, de modo que um sinal de saída votado é passado para a terminação de campo.

Cada módulo SDO possui circuitos de loopback de tensão e corrente, juntamente com diagnósticos online sofisticados que verificam a operação de cada saída
chave, o circuito de campo e a presença de uma carga. Este projeto oferece cobertura completa de falhas sem a necessidade de influenciar o sinal de saída.
Os módulos são chamados de “supervisionados” porque a cobertura de falhas é estendida para incluir potenciais problemas de campo. Em outras palavras, o circuito de campo é supervisionado pelo módulo SDO para que as seguintes falhas de campo possam ser detectadas:

• Perda de energia ou fusível queimado

• Carga aberta ou ausente

• Um curto-circuito de campo resultando na energização da carga por engano

• Uma carga em curto no estado desenergizado

A falha na detecção da tensão de campo em qualquer ponto de saída energiza o indicador de alarme de energia. A falha na detecção da presença de uma carga energiza o indicador de alarme de carga. Todos os módulos SDO suportam módulos de reserva a quente e exigem um painel de terminação externo (ETP) separado com uma interface de cabo para o backplane Tricon
