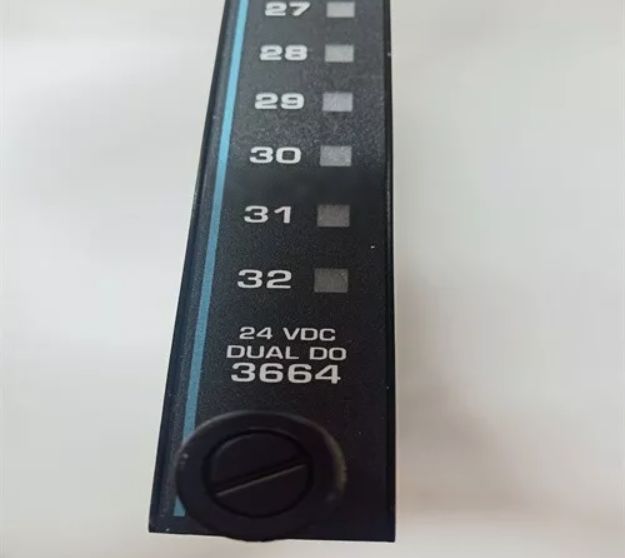

3664 Módulo de saída digital dupla Invensys Triconex

3664 Módulo de Saída Digital Dupla Invensys Triconex

Detalhes do produto:

Descrição:

Os módulos de saída digital dupla (DDO) recebem sinais de saída dos processadores principais ao longo de um caminho único paralelo ou em série e aplicam um processo de votação 2-de-3 individualmente a cada chave. As chaves produzem um sinal de saída que é então passado para a terminação de campo. Enquanto a eletrônica de saída quadruplicada nos módulos TMR fornece redundância múltipla para todos os caminhos de sinal críticos, a eletrônica dupla fornece apenas redundância suficiente para garantir uma operação segura.

O módulo duplo é otimizado para aqueles programas de controle de segurança crítica onde o baixo custo é mais importante do que a disponibilidade máxima. Os módulos de saída digital dupla possuem um circuito de loopback de tensão que verifica a operação de cada chave de saída independentemente da presença de uma carga
e determina se existem falhas latentes. A falha da tensão de campo detectada em corresponder ao estado comandado do ponto de saída ativa o
indicador de alarme CARGA/FUSÍVEL.

Além disso, diagnósticos contínuos são realizados em cada canal e circuito de um módulo de saída digital dupla. A falha de qualquer diagnóstico em qualquer canal ativa o indicador de Falha, que por sua vez ativa o sinal de alarme do chassi. Um módulo duplo opera corretamente na presença da maioria das falhas únicas e pode operar corretamente com alguns tipos de falhas múltiplas, mas falhas de travamento-OFF são uma exceção. Se uma das chaves de saída tiver uma falha de travamento-OFF, a saída vai para o estado OFF e uma falha pode ocorrer durante a troca para um módulo hot-spare.

Os módulos de saída digital dupla suportam a capacidade hot-spare que permite a substituição online de um módulo defeituoso. Cada módulo é mecanicamente
chaveado para evitar a instalação inadequada em um chassi configurado.

Os módulos de saída digital dupla exigem um painel de terminação externo (ETP) separado com uma interface de cabo para o backplane Tricon. As saídas digitais são projetadas para fornecer a corrente para os dispositivos de campo, portanto, a energia de campo deve ser conectada a cada ponto de saída na terminação de campo.
