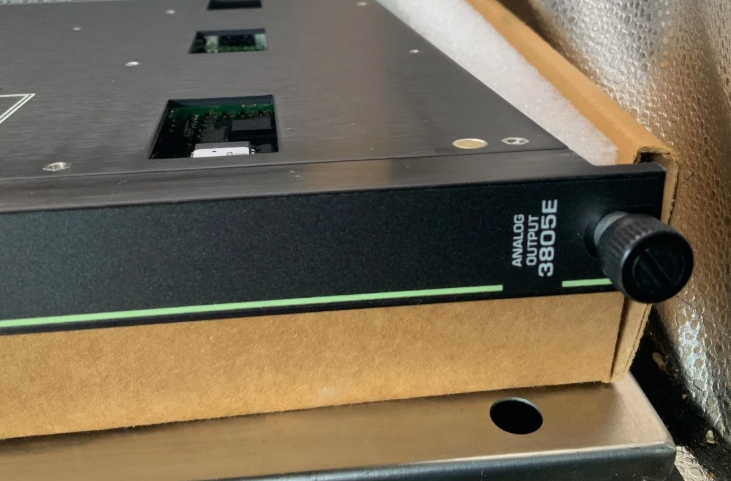

Módulo de saída análoga de Invensys Triconex 3805E

3805E Módulo de saída analógica Invensys Triconex

Detalhes do produto:

Descrição:

Um módulo de saída analógica (AO) recebe sinais de saída do módulo do processador principal em cada um dos três canais.Cada conjunto de dados é então votado e um canal saudável é selecionado para impulsionar os oito resultadosO módulo monitora as suas próprias saídas de corrente (como tensões de entrada) e mantém uma referência de tensão interna para fornecer informações de auto-calibração e estado do módulo.Cada canal no módulo tem um circuito de loopback de corrente que verifica a precisão e a presença de sinais analógicos independentemente da presença de carga ou seleção de canalA concepção do módulo impede que um canal não selecionado conduza um sinal analógico para o campo.

Além disso, são realizados diagnósticos em curso em cada canal e circuito do módulo.que, por sua vez, ativa o alarme do chassiO indicador de falha do módulo indica apenas uma falha do canal, não uma falha do módulo.A detecção de circuito aberto é fornecida por um indicador de carga que se activa se o módulo não puder conduzir corrente para uma ou mais saídas.

O módulo prevê fontes de alimentação de circuito redundantes com indicadores de potência e fusível individuais denominados PWR1 e PWR2.Cada módulo de saída analógica requer até 1 amp @ 24-42.5 volts. Um indicador de carga é activado se for detectado um circuito aberto em um ou mais pontos de saída. PWR1 e PWR2 estão ligados se a energia do circuito estiver presente.
