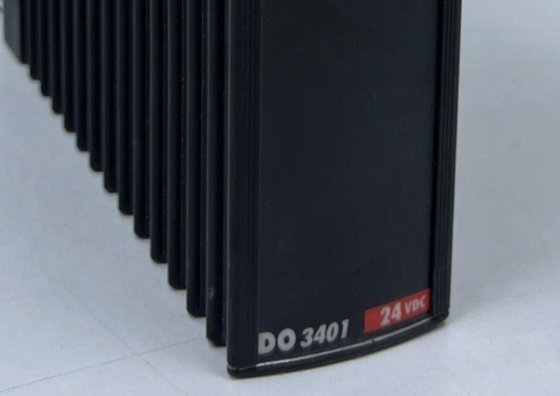

DO3401 Invensys Triconex Módulo de saída digital

DO3401 Módulo de saída digital Invensys Triconex

Detalhes do produto:

Descrição:

Cada módulo de saída digital TMR tem três conjuntos isolados de eletrônicos, chamados canais, que aceitam independentemente dados do MP associado a cada canal.Os canais usam o circuito Quad Voter patenteado para votar em sinais de saída individuais à medida que são aplicados à cargaEste circuito eleitoral baseia-se em caminhos paralelas que transmitem energia se dois dos três interruptores (canais A e B, canais B e C, canais A e C) os ordenarem fechar.O circuito Quad Voter tem redundância múltipla em todos os caminhos críticos de sinalPara cada ponto, o Módulo DO executa periodicamente a rotina de diagnóstico do eleitor de saída (OVD).Permitir uma operação segura sem restrições sob uma variedade de cenários de falhas múltiplas, OVD detecta e alerta estes tipos de falhas:

• Todos os pontos fixados e desligados são detectados em menos de 500 milissegundos.

• Interruptores: são detectados todos os interruptores ligados ou desligados ou os seus circuitos de accionamento associados.
