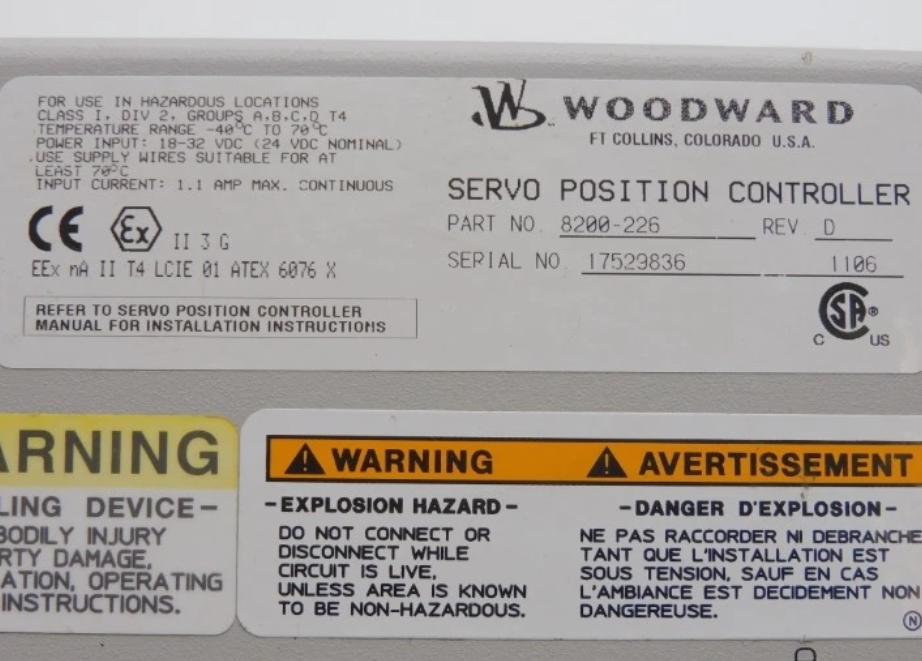

8200-226 Controlador de posição Woodward Servo

8200-226 Controlador de posição Woodward Servo

Detalhes do produto:

Informações adicionais:

Descrição:

O 8200-226 é o mais recente modelo lançado do SPC (Servo Position Controller).O SPC posiciona um atuador hidráulico ou pneumático com base num sinal de procura de posição recebido de um comando. O SPC posiciona um atuador de bobina única usando dispositivos de feedback de posição única ou dupla. O sinal de demanda de posição pode ser enviado para o SPC via DeviceNet, 4?? 20 mA, ou ambos.Um programa de software executado num computador pessoal (PC) permite ao utilizador configurar e calibrar facilmente o SPC.

A ferramenta de serviço SPC é usada para configurar, calibrar, ajustar, monitorar e solucionar problemas de um SPC. A ferramenta de serviço é executada em um PC e se comunica com o SPC através de uma conexão serial.O conector de porta serial é um soquete 9-pin sub-D e usa um cabo direto para se conectar ao PCO Woodward oferece um kit de adaptador USB para 9 pinos, se necessário, para computadores novos que não possuem um conector serial de 9 pinos (P/N 8928-463).

Este kit contém um adaptador USB, software e um cabo serial de 1,8 m (6 pés).) O SPC é configurado usando o editor de ficheiros de configuração da SPC Service Tool para criar um ficheiro que é depois carregado no SPC.. A ferramenta de serviço SPC também pode ler uma configuração existente a partir de um SPC no editor de arquivo de configuração.

A primeira vez que um SPC é ligado a um atuador, deve ser calibrado ao transdutor de feedback de posição do atuador.A calibração também pode ser realizada pelo controle através do link DeviceNetO procedimento de calibração pode ser consultado no ficheiro de ajuda GAPTM.

O CPC requer uma fonte de tensão de 18 a 32 Vdc, com uma capacidade de corrente de 1,1 A max. Se uma bateria for utilizada para a potência operacional, um carregador de bateria é necessário para manter uma tensão de alimentação estável.A linha de alimentação deve ser protegida com um 5 A, fusível de 125 V capaz de suportar uma tensão de 20 A, 100 ms quando a energia é aplicada.
