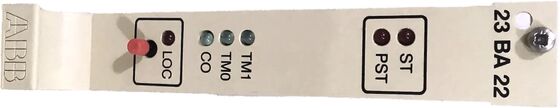

23BA22 1KGT004800R5002 Painel do módulo de monitorização de saída de comando da ABB

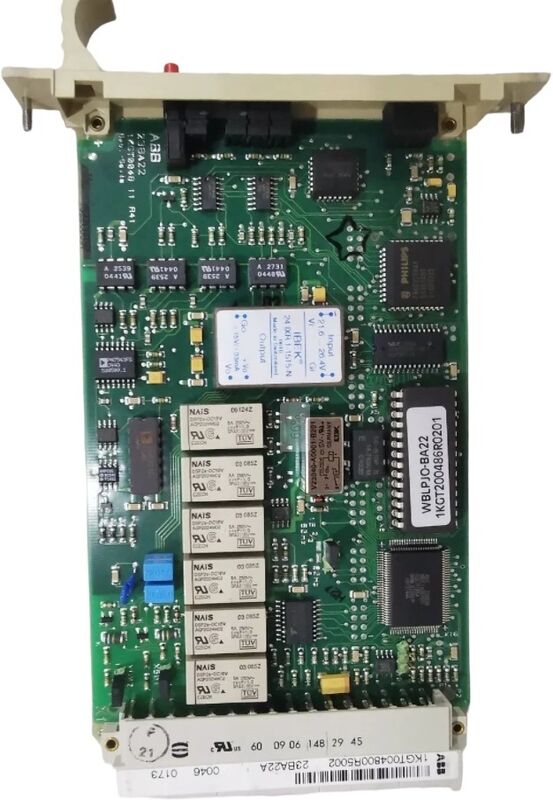

A placa do módulo de monitoramento de saída de comando da ABB (23BA22 1KGT004800R5002) é um componente sofisticado do sistema de controle projetado para aplicações de automação industrial.

Este módulo de monitorização de saída de comando executa funções críticas de validação em sistemas de controle.A unidade de comunicação e o módulo de placa de saída iniciam uma sequência de validação prévia à liberaçãoA verificação (1-out-of-n) é activada no painel de monitorização de saída de comando 23BA22,Ao mesmo tempo, medir a resistência do relé interposto dentro do circuito de saída comutado e compará-lo contra os limites superiores e inferiores parametrizados. Quando a resistência medida cai dentro do intervalo definido, o comando do objeto é liberado através da placa de saída binária 23BA20.com monitorização contínua da duração do pulsoA saída é desativada por uma indicação de resposta ou após o término do temporizador no 23BA22. Se qualquer condição de teste falhar durante estas verificações, o comando é imediatamente cancelado. Em aplicações de estações RTU padrão, uma única placa 23BA22 é suficiente para realizar a verificação (1 de n).Para configurações que envolvam vários tipos de relé interpostos com valores de resistência diferentes, a placa 23BA22 pode suportar dois circuitos de controlo independentes, desde que uma fonte de tensão isolada separada forneça a tensão de ensaio auxiliar.
