| Lugar de origem: | ÁUSTRIA |
| Marca: | B&R |
| Certificação: | COC |

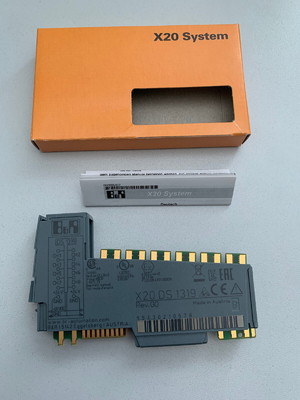

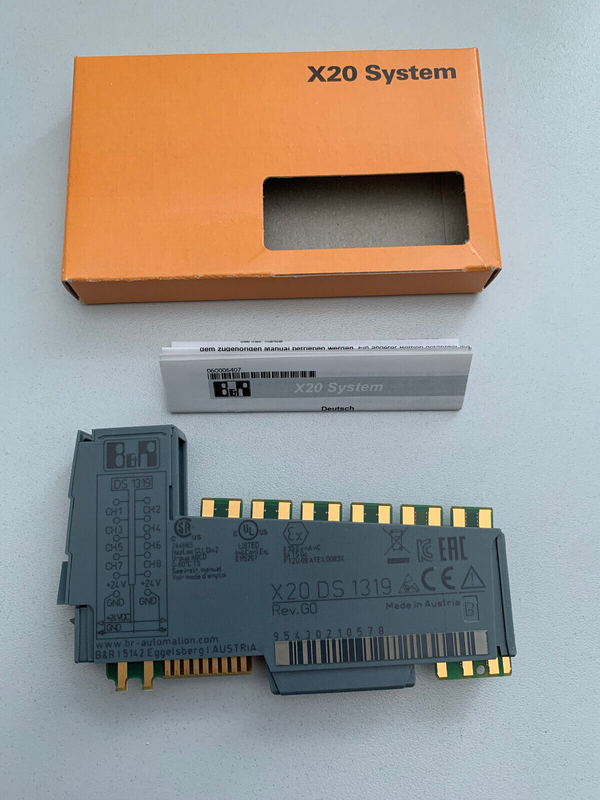

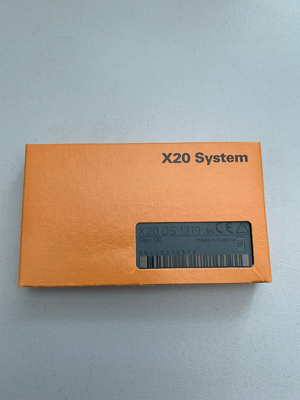

| Número do modelo: | X20DS1319 |
| Quantidade de ordem mínima: | 1EA |
|---|---|
| Preço: | USD |
| Tempo de entrega: | 3-5 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 10EA |
| Nome do produto: | B&R | Modelo do produto: | X20DS1319 |
|---|---|---|---|
| Tipo de produto: | Módulo do I/O | Código de identificação: | 0x2547 |
| I/O interno: | 1,5 W | Tamanho contrário: | 16/32-Bit |
| Tensão entrada: | 24 VDC -15%/+20% | Garantia: | 1 ano |
| Destacar: | PLC DE X20DS1319 B&R X20,SISTEMA do PLC de 1.5W B&R X20,Plc da automatização de 24VDC B&R |
||
Este módulo é um módulo de processador multifunction do sinal digital. Pode ser usado extremamente flexivelmente para uma grande variedade de tarefas que envolvem o tratamento dos sinais digital ou a geração de sinal digital. Duas aplicações preliminares do exemplo incluem fases deslizantes de controlo da saída com sinais do pulso e do sentido ou utilização como a emulation do codificador. Nesta aplicação, por exemplo, inversores da frequência ou machados servo com a velocidade siga a função pode seguir uma linha central mestra real ou virtual.
Uma característica essencial adicional é a função integrada do timestamp do módulo. Permite que as curvas das rampas do contador sejam geradas virtualmente independentemente dos tempos de ciclo do ônibus durante a emulation do codificador, por exemplo. Somente o valor e o momento do contador do alvo quando deve ser alcançado são transferidos. O módulo gera automaticamente os valores contrários correspondentes em um tempo apropriado, precisamente na definição do microssegundo e independentemente do pulso de disparo do ônibus.
| Módulo do I/O | 4 canais de entrada digital, 4 canais digitais configuráveis como entradas ou saídas, 1 par contrário universal (2 contadores de evento, contador do AB ou contador up/down), o gerador linear do movimento (A/B, sentido/frequência) com até dois momentos absolutos dos pulsos da referência, do codificador de SSI, os relativos ou os absolutos de bordas da entrada com definição dos μs, tempo-provocaram I/O, I/O que oversampling |
| Código de identificação de B&R | 0x2547 |
| Indicadores de estado | Função do I/O pelo canal, estado de funcionamento, estado do módulo |
| Diagnósticos | |
| Corrida do módulo/erro | Sim, usando o indicador de estado do diodo emissor de luz e o software |
| Saídas | Sim, usando o indicador de estado do diodo emissor de luz |
| Consumo de potência | |
| Ônibus | 0,01 W |
| I/O interno | 1,5 W |
| Dissipação de poder adicional causada pelos atuadores (resistive) [W] | - |
| Tipo de linhas de sinal | As linhas protegidas devem ser usadas para todas as linhas de sinal. |
| Certificações | |
| CE | Sim |
| UKCA | Sim |
| ATEX | Zona 2, II 3G Gc ex do nA nC IIA T5 IP20, Ta (veja o manual do usuário X20) FTZÚ 09 ATEX 0083X |
| UL | cULus E115267 Equipamento industrial do controle |
| HazLoc | cCSAus 244665 Equipamento controle de processos para lugar perigosos Classe mim, divisão 2, grupos ABCD, T5 |
| DNV | Temperatura: B (0 - 55°C) Umidade: B (até 100%) Vibração: B (4 g) Compatibilidade eletrónica: B (ponte e plataforma aberta) |
| LR | ENV1 |
| KR | Sim |
| ABS | Sim |
| EAC | Sim |
| KC | Sim |
| Quantidade | 1 |
| Saídas do codificador | 24 V, assimétricos (A/B, sentido/frequência) |
| Tamanho contrário | 16/32-bit |
| Quantidade | 4 + 4, configuração como a entrada ou saída usando o software |
| Tensão nominal | 24 VDC |
| Tensão entrada | 24 VDC -15%/+20% |
| Corrente entrada em 24 VDC | Aproximadamente 1,3 miliampères |
| Circuito entrado | Dissipador |
| Filtro entrado | |
| Hardware | µs ≤2 |
| Software | - |
| Resistência entrada | kΩ 18,4 |
| Funções adicionais | Codificador absoluto de SSI, par contrário universal, função da trava para pares contrários universais |
| Frequência entrada | 100 quilohertz |
| Ponto inicial de comutação | |
| Ponto baixo | <5 VDC=""> |
| Alto | >15 VDC |
| Características de sobrecarga da fonte de alimentação do codificador | Procurar um caminho mais curto a prova, sobrecarga-prova |
| Tensão da isolação entre o canal e o ônibus | 500 VEFF |
| Quantidade | 1 |
| Tamanho contrário | Até de 32 bits segundo o codificador |
| Taxa de transferência máxima | 125 kbit/s |
| Fonte de alimentação do codificador | Módulo-interno, máximo 600 miliampères |
| Tensão nominal | 24 V, assimétricos |
| Quantidade | 1 |
| Modos de funcionamento | contador de evento 2x, contador up/down, contador do AB |
| Entradas do codificador | 24 V, assimétricos |
| Tamanho contrário | 16/32-bit |
| Frequência entrada | Máximo 100 quilohertz |
| Avaliação | |
| Contador do AB | 4x |
| Contadores de evento | 2x |
| Contador Up/Down | 2x |
| Formulário do sinal | Pulso da onda quadrada |
| Fonte de alimentação do codificador | Módulo-interno, máximo 600 miliampères |
| Quantidade | Até 4, configuração como a entrada ou saída usando o software |
| Variação | Empurre/tração/push pull |
| Tensão nominal | 24 VDC |
| Tensão de comutação | 24 VDC -15%/+20% |
| Corrente de saída nominal | 0,1 A |
| Corrente nominal total | 0,4 A |
| Circuito de saída | Dissipador e/ou fonte |
| Proteção da saída | Parada programada térmica no caso da sobrecarga ou para procurar um caminho mais curto, proteção integrada para comutar cargas indutivas |
| Estado diagnóstico | Monitoração da saída |
| Escapamento atual quando a saída for desligada | ΜA do máximo 25 |
| Tensão residual | <0> |
| O pico procura um caminho mais curto a corrente | <10 A=""> |
| Interruptor-no caso da parada programada da sobrecarga ou para procurar um caminho mais curto a parada programada | Senhora aproximadamente 10 (depende da temperatura do módulo) |
| Atraso de comutação | |
| 0 → 1 | <2> |
| 1 → 0 | <2> |
| Frequência de comutação | |
| Carga Resistive | Máximo 125 quilohertz |
| Carga indutiva | Veja a seção “cargas indutivas de comutação”. |
| Tensão de travagem ao comutar fora das cargas indutivas | Tensão de comutação + 0,6 VDC |
| Funções adicionais | Pulso de disparo para o codificador absoluto de SSI, gerador linear do movimento |
| Isolamento elétrico |
Canal isolado do ônibus
Canal não isolado do canal
|
| Montando a orientação | |
| Horizontal | Sim |
| Vertical | Sim |
| Elevação da instalação acima do nível do mar | |
| 0 a 2000 m | Nenhuma limitação |
| >2000 m | Redução da temperatura ambiental por 0.5°C por 100 m |
| Grau de proteção por EN 60529 | IP20 |
| Temperatura | |
| Operação | |
| Orientação de montagem horizontal | -25 a 60°C |
| Orientação de montagem vertical | -25 a 50°C |
| Derating | - |
| Armazenamento | -40 a 85°C |
| Transporte | -40 a 85°C |
| Humidade relativa | |
| Operação | 5 a 95%, não-condensando-se |
| Armazenamento | 5 a 95%, não-condensando-se |
| Transporte | 5 a 95%, não-condensando-se |
| Nota | Bloco de terminais X20TB12 da ordem 1x separadamente. Módulo X20BM11 do ônibus da ordem 1x separadamente. |
| Passo | 12,5+0.2mm |
