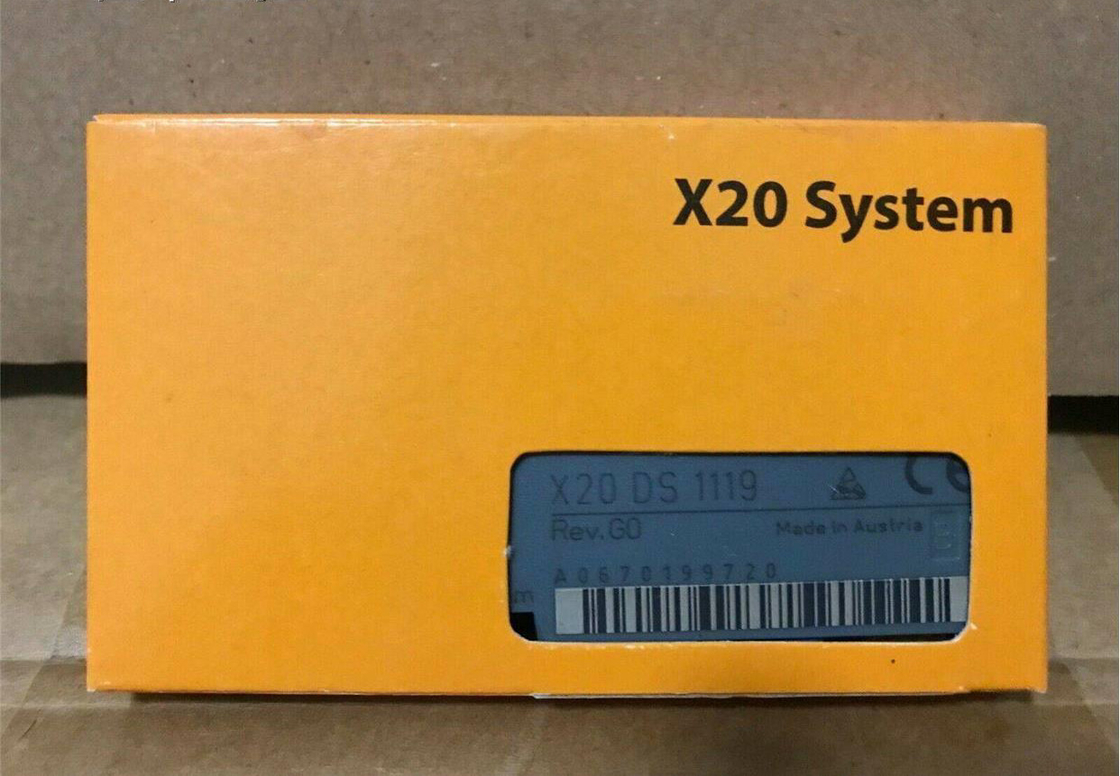

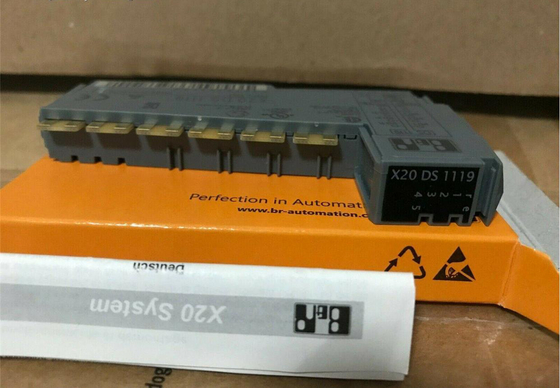

Módulo de processador Multifunction do sinal do Plc Digital da automatização de X20DS1119 X20 B&R

X20DS1119 X20 B&R Automation Plc Multifunction Digital Signal Processor Module
X20DS1119 X20 B&R Automation Plc Multifunction Digital Signal Processor Module X20DS1119 X20 B&R Automation Plc Multifunction Digital Signal Processor Module

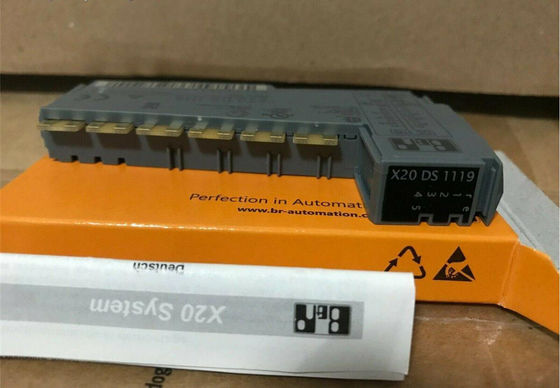

Imagem Grande :  Módulo de processador Multifunction do sinal do Plc Digital da automatização de X20DS1119 X20 B&R

Detalhes do produto:

Lugar de origem: Áustria
Marca: B&R
Certificação: CE
Número do modelo: X20DS1119

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1EA
Preço: USD
Detalhes da embalagem: Original
Tempo de entrega: 3-5 dias úteis
Termos de pagamento: T/T
Habilidade da fonte: 10EA
Descrição de produto detalhada
Nome do produto: B&R Modelo do produto: X20DS1119
tipo de produto: Módulo do I/O Código de identificação: 0xA067
E/S interna: 1,5 W Certificações: CE
Tensão nominal: 24 VCC Garantia: 1 ano
Realçar:

X20DS1119

,

Plc da automatização de X20DS1119 B&R

,

X20DS1119 plc do b&r x20

Módulo de processador Multifunction do sinal do Plc Digital da automatização de X20DS1119 X20 B&R 0





NÚMERO MATERIAL:

X20DS1119

DESCRIÇÃO:
  • 3 5 canais digitais de V, configuráveis como entradas ou saídas
  • 2 24 canais de entrada digitais de V
  • 1 par contrário universal (2 contadores de evento, contadores do AB ou contadores up/down)
  • Gerador do movimento linear (A/B, sentido/frequência) com um pulso da referência
  • Codificador absoluto de SSI
  • Timestamp de NetTime: Dados entrados, posição de alvo, mudança da posição, mudança da borda, mudança contrária

Este módulo é um módulo de processador multifunction do sinal digital. Pode ser usado extremamente flexivelmente para uma grande variedade de tarefas que envolvem o tratamento dos sinais digital ou a geração de sinal digital. Duas aplicações preliminares do exemplo incluem fases deslizantes de controlo da saída com sinais do pulso e do sentido ou utilização como a emulation do codificador. Nesta aplicação, por exemplo, inversores da frequência ou machados servo com a velocidade siga a função pode seguir uma linha central mestra real ou virtual.

Uma característica principal adicional é a função integrada do timestamp do módulo. Permite que as curvas das rampas do contador sejam geradas virtualmente independentemente dos tempos de ciclo do ônibus durante a emulation do codificador, por exemplo. Somente o valor e o momento do contador do alvo quando deve ser alcançado são transferidos. O módulo gera automaticamente os valores contrários correspondentes em um tempo apropriado, precisamente na definição do microssegundo e independentemente do pulso de disparo do ônibus.



Descrição sucinta
Módulo do I/O 3 5 canais (simétricos) digitais de V configuráveis como entradas ou saídas, 2 24 canais de entrada (assimétricos) digitais de V, 1 par universal do contador (2 contadores de evento, contador do AB ou contador up/down), o gerador do movimento linear (A/B, sentido/frequência) com 1 momento absoluto do pulso da referência, do codificador de SSI, o relativo ou o absoluto de bordas da entrada com definição do microssegundo, tempo-provocaram I/O, I/O que oversampling
Informação geral
Código de identificação de B&R 0xA067
Indicadores de estado Função do I/O pelo canal, estado de funcionamento, estado do módulo
Diagnósticos
Corrida do módulo/erro Sim, usando o indicador de estado do diodo emissor de luz e o software
Entradas/saídas Sim, usando o indicador de estado do diodo emissor de luz
Consumo de potência
Ônibus 0,01 W
I/O interno 1,5 W
Dissipação de poder adicional causada pelos atuadores (resistive) [W] -
Tipo de linhas de sinal As linhas protegidas devem ser usadas para todas as linhas de sinal.
Certificações
CE Sim
UKCA Sim
ATEX Zona 2, II 3G Gc ex do nA nC IIA T5
IP20, Ta (veja o manual do usuário X20)
FTZÚ 09 ATEX 0083X
UL cULus E115267
Equipamento industrial do controle
HazLoc cCSAus 244665
Equipamento controle de processos
para lugar perigosos
Classe mim, divisão 2, grupos ABCD, T5
DNV Temperatura: B (0 - 55°C)
Umidade: B (até 100%)
Vibração: B (4 g)
Compatibilidade eletrónica: B (ponte e plataforma aberta)
LR ENV1
KR Sim
ABS Sim
EAC Sim
KC Sim
Gerador do movimento linear
Quantidade 1
Saídas do codificador 5 V, simétricos (A/B, sentido/frequência)
Tamanho contrário 16/32-bit
Codificador absoluto de SSI
Quantidade 1
Tamanho contrário Até de 32 bits segundo o codificador
Taxa de transferência máxima 1 Mbit/s
Sinal do codificador 5 V, simétricos
Fonte de alimentação do codificador
5 VDC ±5%, módulo-interno, máximo 300 miliampères
24 VDC Módulo-interno, máximo 300 miliampères
Entradas de Digitas 5 VDC
Quantidade Até 3, configuração como a entrada ou saída usando o software
Tensão nominal Sinal diferencial de 5 VDC, padrão da AIA RS485
Características entradas por EN 61131-2 Tipo - 1
Frequência entrada 600 quilohertz
escala do Comum-modo -7 ≤ V DE V≤ +12 V DO CM
Tensão da isolação entre o codificador e o ônibus 500 VEFF
Características de sobrecarga da fonte de alimentação do codificador Procurar um caminho mais curto a prova, sobrecarga-prova
Filtro entrado
Hardware ≤200 ns
Software -
Funções adicionais Codificador absoluto de SSI, par contrário universal
Entradas de Digitas 24 VDC
Quantidade 2
Tensão nominal 24 VDC
Características entradas por EN 61131-2 Tipo - 1
Circuito entrado Dissipador
Tensão entrada 24 VDC -15%/+20%
Filtro entrado
Hardware µs ≤2
Software -
Corrente entrada em 24 VDC Aproximadamente 3,4 miliampères
Resistência entrada KΩ aproximadamente 7,19
Frequência entrada 100 quilohertz
Ponto inicial de comutação
Ponto baixo <5 VDC="">
Alto >15 VDC
Tensão da isolação entre o canal e o ônibus 500 VEFF
Funções adicionais Função da trava para pares contrários universais
Pares contrários universais
Quantidade 1
Modos de funcionamento contador de evento 2x, contador up/down, contador do AB
Entradas do codificador 5 V, simétricos
Tamanho contrário 16/32-bit
Frequência entrada Máximo 600 quilohertz
Avaliação
Contador do AB 4x
Contadores de evento 2x
Contador Up/Down 2x
Fonte de alimentação do codificador
5 VDC ±5%, módulo-interno, máximo 300 miliampères
24 VDC Módulo-interno, máximo 300 miliampères
Saídas de Digitas 5 VDC
Quantidade Até 3, configuração como a entrada ou saída usando o software
Tipo Sinal diferencial de 5 VDC, padrão da AIA RS485
Circuito de saída Dissipador e/ou fonte
Proteção da saída Procurar um caminho mais curto a proteção
Variação Empurre/tração/push pull
Tensão nominal 5 VDC
Corrente de saída Máximo 65 miliampères
Estado diagnóstico A saída é legível.
Frequência de comutação Máximo 500 quilohertz
Tensão da isolação entre o canal e o ônibus 500 VEFF
Tensão de comutação Sinal diferencial de 5 VDC, padrão da AIA RS485
Funções adicionais Codificador absoluto de SSI, gerador do movimento linear
Propriedades elétricas
Isolamento elétrico Canal isolado do ônibus
Canal não isolado do canal
Condições operacionais
Montando a orientação
Horizontal Sim
Vertical Sim
Elevação da instalação acima do nível do mar
0 a 2000 m Nenhuma limitação
>2000 m Redução da temperatura ambiental por 0.5°C por 100 m
Grau de proteção por EN 60529 IP20
Circunstâncias ambientais
Temperatura
Operação
Orientação de montagem horizontal -25 a 60°C
Orientação de montagem vertical -25 a 50°C
Derating -
Armazenamento -40 a 85°C
Transporte -40 a 85°C
Humidade relativa
Operação 5 a 95%, não-condensando-se
Armazenamento 5 a 95%, não-condensando-se
Transporte 5 a 95%, não-condensando-se
Propriedades mecânicas
Nota Bloco de terminais X20TB12 da ordem 1x separadamente.
Módulo X20BM11 do ônibus da ordem 1x separadamente.
Passo 12,5+0.2mm
