Name: X67BC8321.L12 B&R X67 SYSTEM Controlador de barramento POWERLINK V1/V2 Nó controlado
Brand: Joyoung International Trading Co.,Ltd
SKU: X67BC8321.L12
Price: 4,690.00 USD
Availability: InStock

Casa Produtos Plc da automatização de B&R

X67BC8321.L12 B&R X67 SYSTEM Controlador de barramento POWERLINK V1/V2 Nó controlado

Detalhes do produto:

Lugar de origem:	ÁUSTRIA
Marca:	B&R
Certificação:	CE
Número do modelo:	X67BC8321.L12

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1EA
Preço:	USD
Detalhes da embalagem:	Original
Tempo de entrega:	3-5 dias úteis
Termos de pagamento:	T/T
Habilidade da fonte:	10EA

Contato

Descrição de produto detalhada

Marca do produto:	P&R	Modelo do produto:	X67BC8321.L12
Tipo de Produto:	Controlador do ônibus	Entradas saídas:	16 canais digitais
fonte de alimentação de E/S:	24 VCC	Dimensões:	5315542mm
Peso:	350g	garantia:	1 ano
Destacar:	X67BC8321.L12 , B&R X67 SISTEMA

X67BC8321.L12 B&R X67 SYSTEM Controlador de barramento POWERLINK (V1/V2) Nó controlado

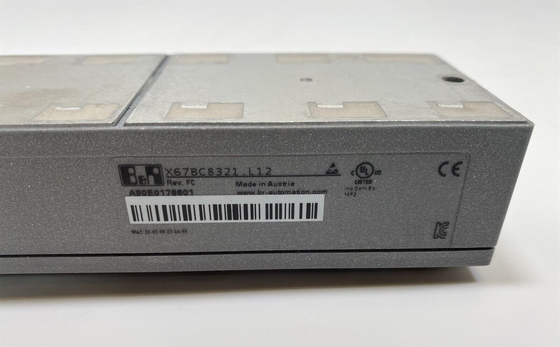

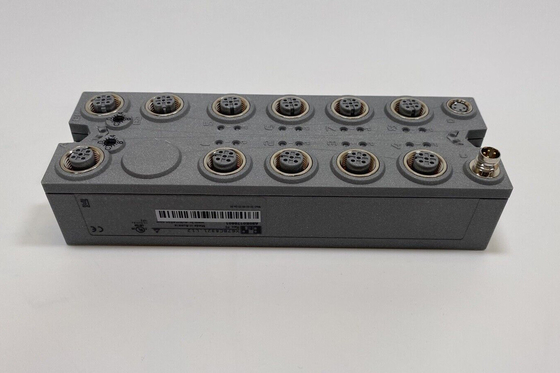

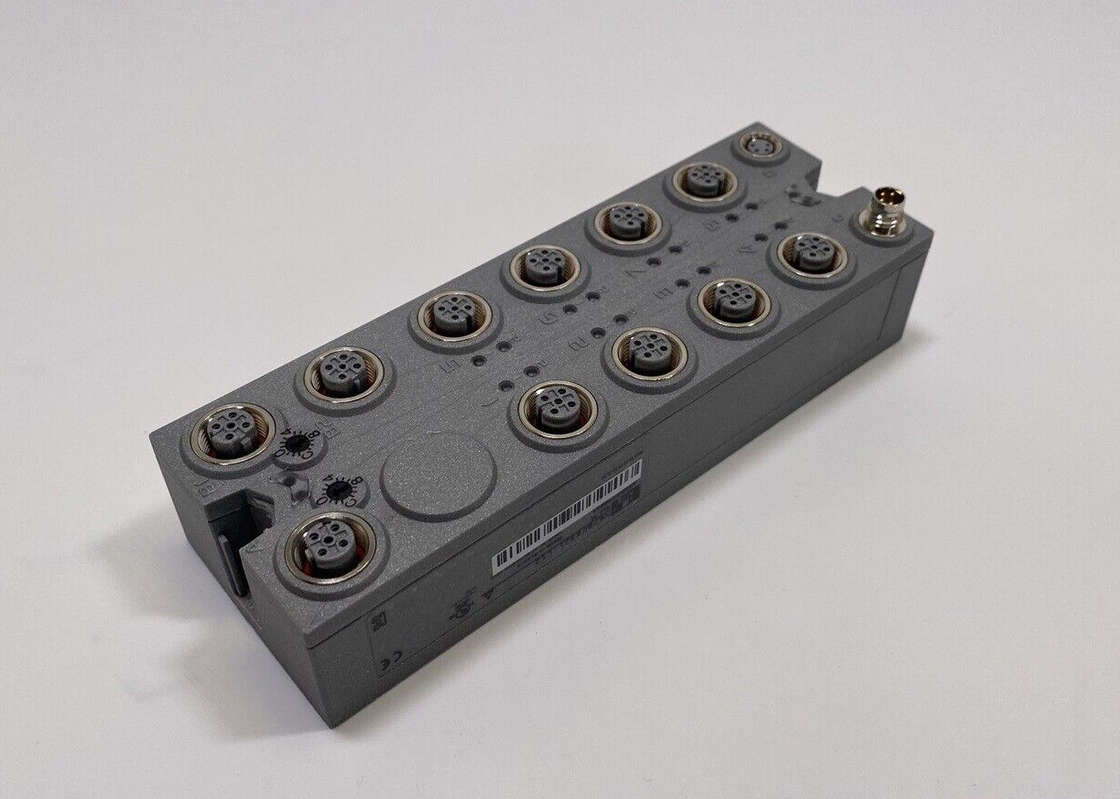

X67BC8321.L12 B&R X67 SYSTEM Controlador de barramento POWERLINK V1/V2 Nó controlado 0

NÚMERO DE MATERIAL:

X67BC8321.L12

DESCRIÇÃO:

POWERLINK
16 canais digitais, configuráveis como entradas ou saídas
Conexões M12
Hub integrado para cabeamento eficiente
Configuração de E/S e atualização de firmware via fieldbus
Conexão integrada à expansão local via X2X Link para até 250 módulos adicionais
Ciclo de E/S configurável (começando em 200 ms)

O controlador de barramento torna possível conectar os nós de E/S do link X2X ao POWERLINK.Também é possível operar o ciclo X2X Link de forma síncrona 1:1 ou síncrona com POWERLINK usando um prescaler.

Nodos X2X Link I/O adicionais (módulos X67 ou outros módulos baseados em X2X Link) podem ser conectados usando a conexão X2X Link integrada.Mecanicamente, o POWERLINK é conectado por meio de um conector M12 Ethernet padrão com classificação D IP67.

POWERLINK é um protocolo padrão para Fast Ethernet equipado com características hard real-time.O Grupo de Padronização POWERLINK (EPSG) garante que o padrão permaneça aberto e seja continuamente desenvolvido::www.ethernet-powerlink.org.

Pequena descrição

Controlador de barramento	Nó controlado por POWERLINK (V1/V2)

Informação geral

Entradas saídas	16 canais digitais, configuráveis como entradas ou saídas via software, entradas com funções adicionais
Tensão de isolamento entre canal e barramento	500 Veff
Voltagem nominal	24 VCC
código de identificação B&R
Controlador de barramento	0xA90E
Módulo interno de E/S	0x1A1D
Fonte de alimentação do sensor/atuador	0,5 A corrente de soma
Indicadores de status	Função I/O por canal, tensão de alimentação, função bus
Diagnóstico
Saídas	Sim, usando LED indicador de status e software
fonte de alimentação de E/S	Sim, usando LED indicador de status e software
Tipo de conexão
Fieldbus	M12, codificado em D
Ligação X2X	M12, código B
Entradas saídas	8x M12, código A
fonte de alimentação de E/S	M8, 4 pinos
Potência da saída	Fonte de alimentação X2X Link de 15 W para módulos de E/S
Consumo de energia
Fieldbus	4,2 W
E/S interna	2,5 W
Fonte de alimentação do link X2X	24,3 W na saída de potência máxima para módulos de E/S conectados
Certificações
CE	Sim
UKCA	Sim
ATEX	Zona 2, II 3G Ex nA IIA T5 Gc IP67, Ta = 0 - máx.60°C TÜV 05 ATEX 7201X
UL	cULus E115267 Equipamento de controle industrial
HazLoc	cCSAus 244665 Equipamento de controle de processo para locais perigosos Classe I, Divisão 2, Grupos ABCD, T5
EAC	Sim
KC	Sim

Interfaces

Fieldbus	Nó controlado por POWERLINK (V1/V2)
Modelo	Tipo 2
Variante	2x interface M12 (hub), 2x conector fêmea no módulo
Comprimento da linha	máx.100 m entre 2 estações (comprimento do segmento)
Taxa de transferência	100 Mbit/s
Transferir
Camada física	100BASE-TX
Meio duplex	Sim
Full-duplex	Não
Autonegociação	Sim
Auto-MDI/MDIX	Sim
Atraso de propagação do hub	0,96 a 1 µs
mín.tempo de ciclo
Fieldbus	200 μs
Ligação X2X	200 μs
Sincronização entre sistemas de barramento possível	Sim

fonte de alimentação de E/S

Voltagem nominal	24 VCC
Alcance de voltagem	18 a 30 VCC
Proteção integrada	Proteção de polaridade reversa
Consumo de energia
Fonte de alimentação do sensor/atuador	máx.12 W

Fonte de alimentação do sensor/atuador

Tensão	Fonte de alimentação de E/S menos queda de tensão para proteção contra curto-circuito
Queda de tensão para proteção contra curto-circuito em 0,5 A	máx.2 VCC
Soma atual	máx.0,5 A
À prova de curto-circuito	Sim

Entradas digitais

Características de entrada de acordo com EN 61131-2	Tipo 1
Tensão de entrada	18 a 30 VCC
Corrente de entrada a 24 VCC	Tipo.4 mA
circuito de entrada	Afundar
Filtro de entrada
hardware	≤10 μs (canais 1 a 4) / ≤70 μs (canais 5 a 16)
Programas	Padrão 0 ms, configurável entre 0 e 25 ms em intervalos de 0,2 ms
Resistência de entrada	Tipo.6 kΩ
Funções adicionais	Contagem de eventos de 50 kHz, medição de gate
Limiar de comutação
Baixo	<5 VCC
Alto	>15 VCC

Contadores de eventos

Quantidade	2
forma de sinal	Pulso de onda quadrada
Avaliação	Cada borda negativa, contador cíclico
Frequência de entrada	máx.50 kHz
Contador 1	Entrada 1
Contador 2	Entrada 3
Frequência do contador	máx.50 kHz
Tamanho do contador	16 bits

Medição do portão

Quantidade	1
forma de sinal	Pulso de onda quadrada
Avaliação	Borda positiva - Borda negativa
Frequência do contador
interno	48 MHz, 3 MHz, 187,5 kHz
Tamanho do contador	16 bits
Duração da pausa entre os pulsos	≥100 µs
Comprimento do pulso	≥20 µs
Entradas suportadas	Entrada 2 ou entrada 4

Saídas digitais

Variante	FET de fonte atual
Tensão de comutação	Fonte de alimentação de E/S menos tensão residual
Corrente de saída nominal	0,5 A
Corrente nominal total	8A
circuito de saída	Fonte
Proteção de saída	Desligamento térmico em caso de sobrecorrente ou curto-circuito, proteção integrada para comutação de cargas indutivas, proteção contra inversão de polaridade da fonte de alimentação de saída
status de diagnóstico	Monitoramento de saída com atraso de 10 ms
Corrente de fuga quando a saída é desligada	5 µA
Ligar após desligamento por sobrecarga	Aproximadamente.10 ms (depende da temperatura do módulo)
Tensão residual	<0,3 V a 0,5 A de corrente nominal
Pico de corrente de curto-circuito	<12 A
Atraso de comutação
0 → 1	<400 µs
1 → 0	<400 µs
Freqüência de comutação
carga resistiva	máx.100 Hz
carga indutiva	Consulte a seção "Comutação de cargas indutivas".
Tensão de frenagem ao desligar cargas indutivas	50 VCC

Propriedades elétricas

Isolamento elétrico	Barramento isolado de POWERLINK e canal Canal não isolado do canal

Condições de funcionamento

Orientação de montagem
Algum	Sim
Elevação da instalação acima do nível do mar
0 a 2000 metros	Sem limitação
>2000 m	Redução da temperatura ambiente em 0,5°C por 100 m
Grau de proteção conforme EN 60529	IP67

Condições ambientais

Temperatura
Operação	-25 a 60°C
Redução	-
Armazenar	-40 a 85°C
Transporte	-40 a 85°C

Propriedades mecânicas

Dimensões
Largura	53 mm
Altura	155mm
Profundidade	42mm
Peso	350g
Torque para conexões
M8	máx.0,4 Nm
M12	máx.0,6 Nm
