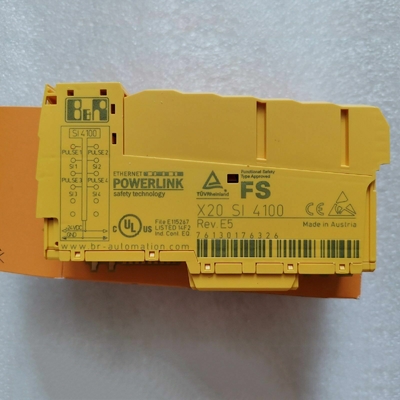

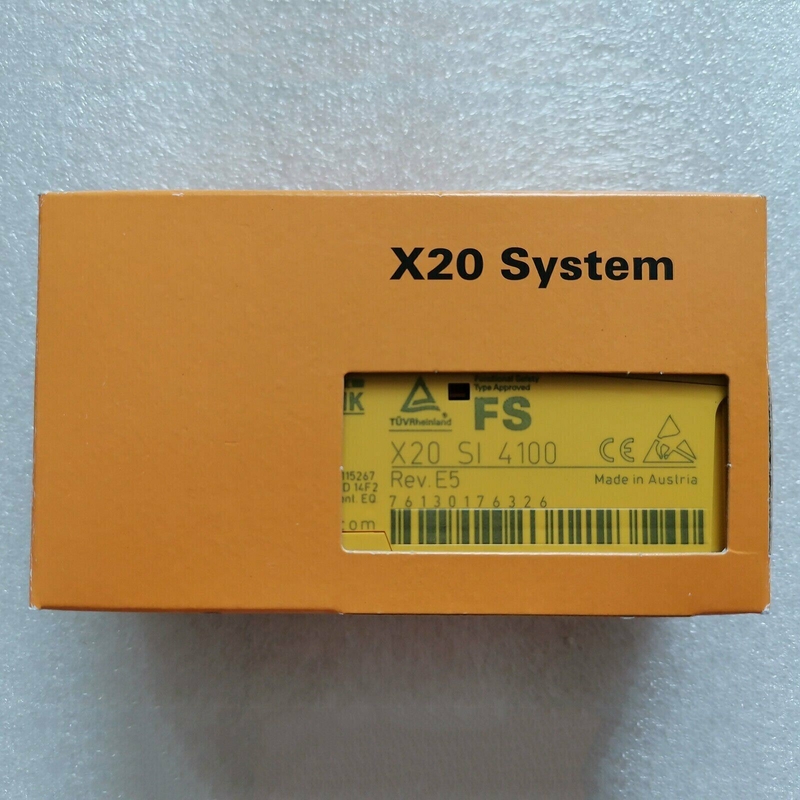

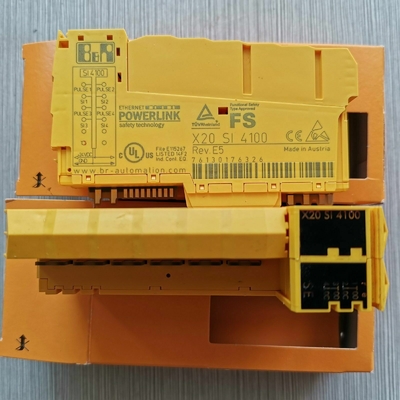

Name: Tipo do módulo 4 do SISTEMA I/O do PLC de X20SI4100 B&R X20 entradas de Digital 4 saídas de pulso 24 VDC
Brand: Joyoung International Trading Co.,Ltd
SKU: X20SI4100
Price: 4,690.00 USD
Availability: InStock

Casa Produtos Plc da automatização de B&R

Tipo do módulo 4 do SISTEMA I/O do PLC de X20SI4100 B&R X20 entradas de Digital 4 saídas de pulso 24 VDC

Detalhes do produto:

Lugar de origem:	ÁUSTRIA
Marca:	B&R
Certificação:	COC
Número do modelo:	X20SI4100

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1EA
Preço:	USD
Tempo de entrega:	3-5 dias
Termos de pagamento:	T/T
Habilidade da fonte:	10EA

Contato

Descrição de produto detalhada

Nome do produto:	B&R	Modelo do produto:	X20SI4100
Tipo de produto:	Módulo do I/O	Código de identificação:	0x1DBD
Função:	Funcionalidade do módulo	I/O interno:	W 1,25
escala da tensão:	24 VDC -15%/+20%	Garantia:	1 ano
Destacar:	PLC DE X20SI4100 B&R X20 , PLC 24VDC DE B&R X20 , 4 Plc da automatização das saídas de pulso B&R

Tipo seguro do módulo 4 do SISTEMA I/O do PLC de X20SI4100 B&R X20 entradas de Digital, 4 saídas de pulso, 24 VDC

NÚMERO MATERIAL:

X20SI4100

DESCRIÇÃO:

4 entradas digitais seguras
4 saídas de pulso
Circuito do dissipador
Filtro da entrada do software configurável para cada canal

Este módulo é equipado com as 4 entradas digitais seguras. É projetado para uma tensão nominal de 24 VDC.

O módulo pode ser usado para ler vários sinais digitais em aplicações relacionados com a segurança até PL e ou SIL 3.

O módulo é equipado com os filtros que é individualmente configurável para interruptor-em e o comportamento do interruptor-fora. O módulo igualmente fornece sinais de pulso diagnosticando a linha do sensor.

Este módulo é projetado para blocos de terminais do pino X20 12.

Tipo do módulo 4 do SISTEMA I/O do PLC de X20SI4100 B&R X20 entradas de Digital 4 saídas de pulso 24 VDC 0

Descrição sucinta

Módulo do I/O	tipo 4 seguro entradas digitais, 4 saídas de pulso, 24 VDC

Informação geral

Código de identificação de B&R	0x1DBD
Exigências do sistema
Estúdio da automatização	3.0.71 ou mais atrasado
Tempo de execução da automatização	2,95 ou mais atrasado
SafeDESIGNER	2,58 ou mais atrasado
Liberação da segurança	1,1 ou mais atrasado
pacote da tecnologia do mapp	segurança 5.7.0 do mapp ou mais atrasado
Indicadores de estado	Função do I/O pelo canal, estado de funcionamento, estado do módulo
Diagnósticos
Corrida do módulo/erro	Sim, usando o indicador de estado do diodo emissor de luz e o software
Entradas	Sim, usando o indicador de estado do diodo emissor de luz e o software
Modo do escurecimento
Espaço	Módulo
Função	Funcionalidade do módulo
Modo autônomo	Não
Tempo de ciclo máximo do I/O	800 µs
Consumo de potência
Ônibus	0,32 W
I/O interno	W 1,25
Dissipação de poder adicional causada pelos atuadores (resistive) [W]	0,6
Isolamento elétrico
Canal - ônibus	Sim
Canal - canal	Não
Certificações
CE	Sim
Segurança funcional	cULus FSPC E361559 Energia e sistemas industriais Certificado para a segurança funcional 1998:2013 DO UL DO ANSI
Segurança funcional	61508:2010 DO IEC, SIL 3 62061:2013 DO EN, SIL 3 13849-1:2015 do ISO do EN, gato. 4/PL e 61511:2004 DO IEC, SIL 3
Segurança funcional	50156-1:2004 do EN
ATEX	Zona 2, II 3G Gc ex do nA nC IIA T5 IP20, Ta (veja o manual do usuário X20) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Equipamento industrial do controle
HazLoc	cCSAus 244665 Equipamento controle de processos para lugar perigosos Classe mim, divisão 2, grupos ABCD, T5
DNV	Temperatura: (0 - 45°C) Umidade: B (até 100%) Vibração: (0,7 g) Compatibilidade eletrónica: B (ponte e plataforma aberta)
LR	ENV1
KR	Sim
ABS	Sim
EAC	Sim
KC	Sim

Características de segurança

13849-1:2015 DO ISO DO EN
Categoria	Gato. 3 ao usar os canais de entrada individuais, Gato. 4 ao usar pares do canal de entrada (por exemplo SI1 e SI2) ou mais de 2 canais de entrada
PL	PL e
C.C.	>94%
MTTFD	2500 anos
Tempo de missão	Máximo 20 anos
61508:2010 do IEC, 61511:2004 do IEC, 62061:2013 do EN
CL DE SIL	SIL 3
SFF	>90%
PFH/PFHd
Pelo canal	<1>-10
openSAFETY prendido	Insignificante
rádio do openSAFETY	<1>Número de -14* de pacotes do openSAFETY pela hora
PFD	<2>-5
Intervalo do teste de prova (pinta)	20 anos

Fonte de alimentação do I/O

Tensão nominal	24 VDC
Escala da tensão	24 VDC -15%/+20%
Proteção integrada	Proteção reversa da polaridade

Entradas digitais seguras

Quantidade	4
Variação	Tipo A
Tensão nominal	24 VDC
Características entradas por EN 61131-2	Tipo - 1
Filtro entrado
Hardware	μs ≤150
Software	Configurável entre a Senhora 0 e 500
Circuito entrado	Dissipador
Tensão entrada	24 VDC -15%/+20%
Corrente entrada em 24 VDC	2 miliampères mínimo ao máximo 4,59 miliampères. Revisão J0 do hardware e mais tarde: 2 miliampères mínimo ao máximo 3,28 miliampères.
Resistência entrada	KΩ 5,23, revisão mínimos J0 do hardware e mais tarde: KΩ 7,33 mínimo
Tempo de detecção do erro	Senhora 100
Tensão da isolação entre o canal e o ônibus	500 VEFF
Ponto inicial de comutação
Ponto baixo	<5 VDC="">
Alto	>15 VDC
Linha comprimento entre a fonte do sinal (saída de pulso ou sinal externo) e a entrada	Máximo 60 m com linha unshielded Máximo 400 m com linha protegida

Saídas de pulso

Quantidade	4
Variação	Push pull
Corrente de saída nominal	100 miliampères, revisões J0 do hardware e mais tarde: 50 miliampères
Proteção da saída	Parada programada térmica de todos os canais no caso da sobrecarga ou para procurar um caminho mais curto, revisão J0 do hardware e mais tarde: Parada programada dos canais individuais no caso da sobrecarga ou para procurar um caminho mais curto
O pico procura um caminho mais curto a corrente	300 miliampères, revisão J0 do hardware e mais tarde: 25 A para 15 µs
Procurar um caminho mais curto atual	100 miliampèresEFF
Escapamento atual quando a saída for desligada	0,1 miliampères
RDS (sobre)	60 Ω
Tensão de comutação	Fonte de alimentação do I/O menos a queda de tensão devido a RDS (sobre)
Corrente nominal total	400 miliampères, revisão J0 do hardware e mais tarde: 200 miliampères

Condições operacionais

Montando a orientação
Horizontal	Sim
Vertical	Sim
Elevação da instalação acima do nível do mar	0 a 2000 m, nenhuma limitação
Grau de proteção por EN 60529	IP20

Circunstâncias ambientais

Temperatura
Operação
Orientação de montagem horizontal	0 a 60°C
Orientação de montagem vertical	0 a 50°C
Derating	Veja a seção “Derating”.
Armazenamento	-40 a 85°C
Transporte	-40 a 85°C
Humidade relativa
Operação	5 a 95%, não-condensando-se
Armazenamento	5 a 95%, não-condensando-se
Transporte	5 a 95%, não-condensando-se

Propriedades mecânicas

Nota	A ordem 1x segurança-fechou o bloco de terminais separadamente. A ordem 1x segurança-fechou o módulo do ônibus separadamente.
Passo	25+0.2mm
