Name: Módulo do SISTEMA processador central de X20SL8100 B&R X20 com funcionalidade de SafeLOGIC
Brand: Joyoung International Trading Co.,Ltd
SKU: X20SL8100
Price: 4,690.00 USD
Availability: InStock

Casa Produtos Plc da automatização de B&R

Módulo do SISTEMA processador central de X20SL8100 B&R X20 com funcionalidade de SafeLOGIC

Detalhes do produto:

Lugar de origem:	ÁUSTRIA
Marca:	B&R
Certificação:	CE
Número do modelo:	X20SL8100

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1EA
Preço:	USD
Detalhes da embalagem:	Original
Tempo de entrega:	2-3 dias de trabalho
Termos de pagamento:	T/T
Habilidade da fonte:	10EA

Contato

Descrição de produto detalhada

Marca do produto:	B&R	Modelo do produto:	X20SL8100
Tipo de Produto:	Módulo do processador central	Tensão de entrada:	24 VCC
Embalagem:	Original	garantia:	1 ano
Dimensões:	62.5+0.29975 milímetro	Peso:	190g
Destacar:	SISTEMA X20SL8100 B&R X20 , Módulo de CPU do SISTEMA B&R X20

Módulo de CPU do SISTEMA X20SL8100 B&R X20 com funcionalidade SafeLOGIC

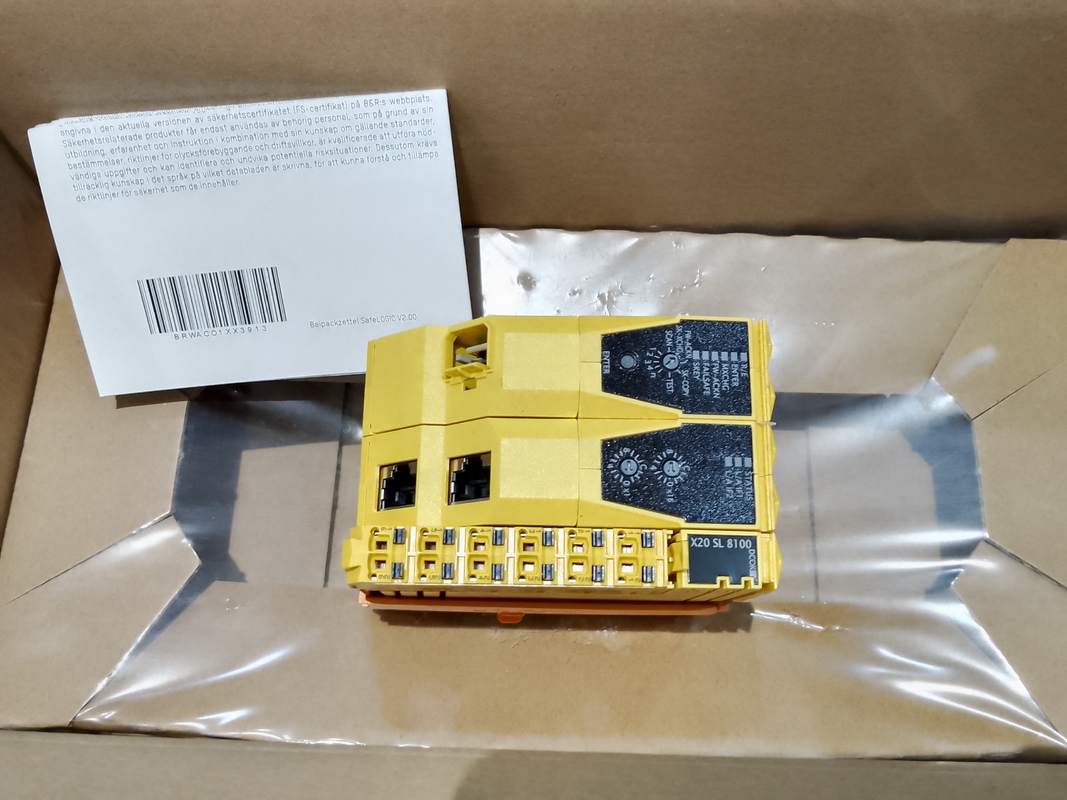

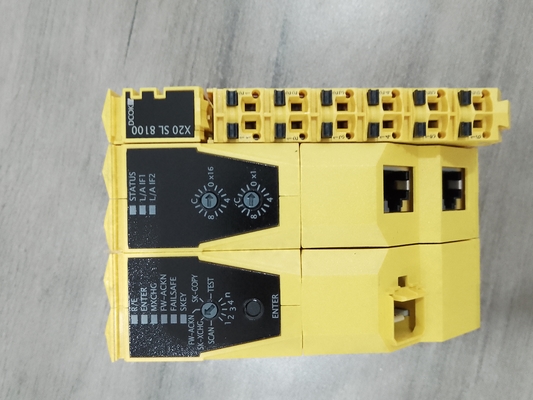

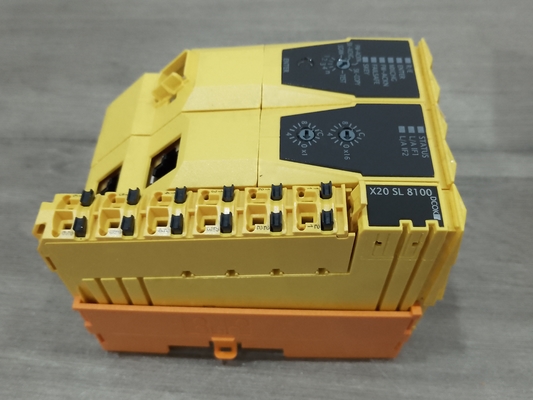

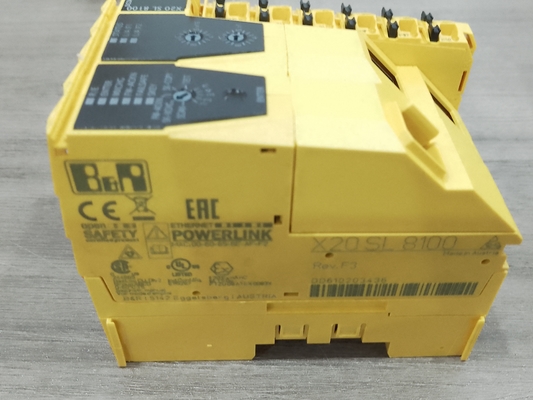

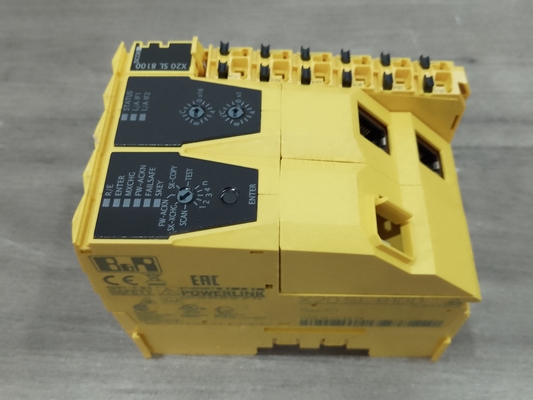

Módulo do SISTEMA processador central de X20SL8100 B&R X20 com funcionalidade de SafeLOGIC 0

NÚMERO DE MATERIAL:

X20SL8100

DESCRIÇÃO:

gerenciador openSAFETY para até 100 SafeNODEs
Programável de forma flexível usando o Automation Studio / SafeDESIGNER
Gestão inovadora de opções de máquinas seguras (SafeOPTION)
Gerenciamento de parâmetros e configuração

O módulo está equipado com a funcionalidade SafeLOGIC que permite executar com segurança aplicativos projetados no SafeDESIGNER.O módulo pode ser usado em aplicações relacionadas à segurança até PL e ou SIL 3.

Além disso, o módulo coordena a comunicação relacionada à segurança de todos os módulos envolvidos na aplicação.Nesse contexto, o módulo também monitora a configuração desses módulos e realiza downloads autônomos de parâmetros para os módulos sempre que necessário.Isso garante uma configuração consistente e correta do módulo na rede do ponto de vista da segurança em todos os cenários envolvendo substituição e manutenção do módulo.Esses serviços são executados pelo controlador SafeLOGIC.

Pequena descrição

Interfaces	POWERLINK
módulo do sistema	CPU

Informação geral

código de identificação B&R	0xDD61
requisitos de sistema
estúdio de automação	4.0.16 ou posterior
Tempo de execução de automação	V3.08 ou posterior (para a biblioteca AsSafety F4.06 ou posterior)
SafeDESIGNER	3.1.0 ou posterior
Liberação de segurança	1.7 ou posterior
pacote de tecnologia mapp	mapp Segurança 5.7.0 ou posterior
Resfriamento	sem ventoinha
Indicadores de status	Função CPU, POWERLINK, SafeKEY
Diagnóstico
função da CPU	Sim, usando LED indicador de status
POWERLINK	Sim, usando LED indicador de status
SafeKEY	Sim, usando LED indicador de status
Consumo de energia	4,3 W
Dissipação de energia adicional causada por atuadores (resistivos) [W]	-
Certificações
CE	Sim
UKCA	Sim
segurança funcional	cULus FSPC E361559 Energia e sistemas industriais Certificado para segurança funcional ANSI UL 1998:2013
segurança funcional	IEC 61508:2010, SIL 3 EN 62061:2005/A2:2015, SIL 3 EN ISO 13849-1:2015, cat.4 / PL e IEC 61511:2004, SIL 3
segurança funcional	EN 50156-1:2004
ATEX	Zona 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (consulte o manual do usuário do X20) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Equipamento de controle industrial
HazLoc	cCSAus 244665 Equipamento de controle de processo para locais perigosos Classe I, Divisão 2, Grupos ABCD, T5
DNV	Temperatura:UMA(0 - 45°C) Umidade:B(até 100%) Vibração:UMA(0,7g) EMC:B(ponte e deck aberto)
LR	ENV1
KR	Sim
abdômen	Sim
EAC	Sim

Características de segurança

EN ISO 13849-1:2015
Categoria	Gato.4
PL	PL e
DC	>94%
MTTFD	2500 anos
tempo de missão	máx.20 anos
IEC 61508:2010, IEC 61511:2004, EN 62061:2013
SILCL	SIL 3
SFF	>90%
PFH / PFHd
Módulo	<1*10-10
openSAFETY com fio	insignificante
openSAFETY sem fio	<110-14 Número de pacotes openSAFETY por hora
PFD	<2*10-5
Intervalo de teste de prova (PT)	20 anos

Funcionalidade

Comunicação entre si	Sim
Suporte para opções de comissionamento seguro
BOOL	512
INT	64
UINT	64
FORÇA	64
UDINT	64
Suporte SafeMOTION	Sim, depende do número de licenças operacionais disponíveis no SafeKEY
máx.número de eixos SafeMOTION	70, depende da largura de dados dos módulos usados
precisão de tempo	Tempo * 0,05 + Tempo de ciclo da aplicação de segurança
Tempo de ciclo de classe de tarefa mais curto	1ms
máx.número de SafeNODEs	100, depende do número de licenças operacionais disponíveis no SafeKEY
máx.número de nós controlados por POWERLINK	50
Troca de dados entre a CPU e o controlador SafeLOGIC
máx.largura total de dados para cada direção	512 bytes
máx.número de pontos de dados para cada direção
BOOL	1024
INT	128
UINT	128
FORÇA	64
UDINT	64
Troca de dados entre SafeDOMAIN e SafeDOMAIN
Use como Gerenciando SafeDOMAIN	Sim, começando com mapp Safety 5.10.0 e atualização de hardware 2.2.1.0
Usar como SafeDOMAIN conectado	Sim, começando com mapp Safety 5.10.0 e atualização de hardware 2.2.1.0
máx.largura total de dados para cada direção	64 bytes
máx.número total de pontos de dados para cada direção	16
máx.número de pontos de dados para cada direção
BOOL	128
INT	16
UINT	16
FORÇA	16
UDINT	16
máx.número de SafeDOMAINs gerenciados vinculados	Começando com mapp Safety 5.10.0 e atualização de hardware 2.2.1.0: 10

Valores limite para o aplicativo SafeDESIGNER

máx.recursos disponíveis para entradas da janela de informações do SafeDESIGNER
instâncias FB	4096
memória do marcador	262.144 bytes
Memória de pilha	32.768 bytes
Memória para dados de entrada seguros	6144 bytes
Memória para dados de saída seguros	2048 bytes
Memória para dados de entrada padrão	1024 bytes
Memória para dados de saída padrão	1024 bytes
contagem de marcadores	16.382
Valores limites adicionais do SafeDESIGNER
máx.número de tipos de blocos de função	512
máx.número de variáveis de força	64
máx.número de variável com status de variável	1023

Fonte de alimentação do link de entrada SL / BC / X2X

Tensão de entrada	24 VCC -15% / +20%
Corrente de entrada	máx.0,25 A
Fusível	-
Proteção de polaridade reversa	Sim

Interfaces

Fieldbus	Nó controlado por POWERLINK
Modelo	Tipo 3
Variante	2 portas RJ45 blindadas (hub)
Comprimento da linha	máx.100 m entre 2 nós (comprimento do segmento)
Taxa de transferência	100 Mbit/s
Transferir
Camada física	100BASE-TX
Meio duplex	Sim
Full-duplex	Não
Autonegociação	Sim
Auto-MDI/MDIX	Sim
mín.tempo de ciclo
Fieldbus	200µs

Condições de funcionamento

Orientação de montagem
Horizontal	Sim
Vertical	Sim
Elevação da instalação acima do nível do mar	0 a 2000 m, sem limitação
Grau de proteção conforme EN 60529	IP20

Condições ambientais

Temperatura
Operação
Orientação de montagem horizontal	0 a 60°C
Orientação de montagem vertical	0 a 45°C
Redução	-
Armazenar	-40 a 85°C
Transporte	-40 a 85°C
Humidade relativa
Operação	5 a 95%, sem condensação
Armazenar	5 a 95%, sem condensação
Transporte	5 a 95%, sem condensação

Propriedades mecânicas

Observação	Solicite a gama de funções SafeKEY e SafeLOGIC usando o configurador X20MK. Tampa de extremidade X20 (direita) incluída na entrega Bloco de terminais X20 de 12 pinos, com chave de segurança, incluído na entrega Cobertura SafeKEY incluída na entrega
Dimensões
Largura	62,5+0,2milímetros
Altura	99 mm
Profundidade	75mm
Peso	190 g
