8BVI0055HWD0.000-1 Módulo Inversor B&R ACOPOSmulti

Detalhes do produto:

Lugar de origem:	ÁUSTRIA
Marca:	B&R
Certificação:	CE
Número do modelo:	8BVI0055HWD0.000-1

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1EA
Preço:	USD
Detalhes da embalagem:	Original
Tempo de entrega:	3-5 dias úteis
Termos de pagamento:	T/T
Habilidade da fonte:	10EA

Contato

Descrição de produto detalhada

Marca do produto:	B&R	Modelo do produto:	8BVI0055HWD0.000-1
Tipo de Produto:	Módulo do inversor	Certificações:	CE
conexão de barramento DC:	750 VCC	Dimensões:	53317263mm
Peso:	Aproximadamente. 2,9kg	garantia:	1 ano
Destacar:	B&R ACOPOSMulti Inverter Module , 8BVI0055HWD0.000-1

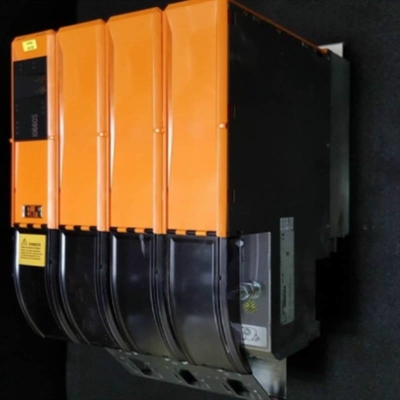

8BVI0055HWD0.000-1 Módulo Inversor B&R ACOPOSmulti

8BVI0055HWD0.000-1 Módulo Inversor B&R ACOPOSmulti 0

NÚMERO DE MATERIAL:

8BVI0055HWD0.000-1

DESCRIÇÃO:

Parada descontrolada integrada e parada segura
Conexão integrada para freio de retenção do motor e sensor de temperatura
2 slots para módulos plug-in ACOPOSmulti
Dois inversores de potência totalmente independentes em um módulo inversor contido em módulos de 2 eixos

Módulo inversor ACOPOSmulti, 7,6 A, AS, montagem na parede, 2 eixos

Informação geral

código de identificação B&R	0x20B5
Tipo de refrigeração e montagem	Montagem na parede
Slots para módulos plug-in	2
Certificações
CE	Sim
segurança funcional	Sim
UL	cULus E225616 Equipamento de conversão de energia
EAC	Sim
KC	Sim

conexão de barramento DC

Tensão
Nominal	750 VCC
Consumo de energia contínuo	11,19 kW
Dissipação de energia dependendo da frequência de comutação
Frequência de comutação 5 kHz	[1.2 * euM² + 2,62 *IM+100] W
Frequência de comutação 10 kHz	[2.56 * euM² + 2,8 * IM+200]W
Frequência de comutação 20 kHz	[6* euM² - 9,4 * IM+430] W
Capacitância do barramento DC	330 µF
Variante	backplane ACOPOSmulti

Fonte de alimentação de 24 VCC

Tensão de entrada	25 VCC ±1,6%
Capacitância de entrada	23,5 µF
máx.consumo de energia	16 W + PSLOT1+PSLOT2+PSaída 24 V+PFreio(s) de Retenção
Variante	backplane ACOPOSmulti

Saída de 24 VCC

Quantidade	2
Voltagem de saída
Tensão do barramento CC (UDC): 260 a 315 VDC	25 VDC * (UDC/315)
Tensão do barramento CC (UDC): 315 a 800 VCC	24 VCC ±6%
Proteção de fusível	250 mA (slow-blow) eletrônico, reset automático

Conexão do motor

Quantidade	2
Potência contínua por conexão do motor	5,5 kW
Corrente contínua por conexão do motor	7,6 Aeff
Redução da corrente contínua dependendo da frequência de comutação
Frequência de comutação 5 kHz	Sem redução
Frequência de comutação 10 kHz	0,22 A/K (começando em 43°C)
Frequência de comutação 20 kHz	0,15 A/K (começando em -14°C)
Redução da corrente contínua dependendo da elevação da instalação
A partir de 500 m acima do nível do mar	0,76 Aeffpor 1000 m
Corrente de pico por conexão do motor	18,9Aeff
Frequência de comutação nominal	5 kHz
Possíveis frequências de comutação	5/10/20 kHz
Tensão de isolamento do motor conectado conforme IEC TS 60034-25:2004	Curva de valor limite A
Medidas protetoras
Proteção de sobrecarga	Sim
Proteção contra curto-circuito e falha de aterramento	Sim
máx.frequência de saída	598 Hz
Variante
U, V, W, PE	Conector
Conexão blindada	Sim
Seção transversal da conexão do terminal
Fios flexíveis e finos
Com mangas de extremidade de arame	0,25 a 6 mm²
dados de aprovação
UL/C-UL-US	30 a 10 AWG
CSA	28 a 10 AWG
Dimensão da seção transversal do cabo terminal da conexão blindada	12 a 22mm
máx.comprimento da linha do motor dependendo da frequência de comutação
Frequência de comutação 5 kHz	25m
Frequência de comutação 10 kHz	25m
Frequência de comutação 20 kHz	10m

Conexão do freio de retenção do motor

Quantidade	2
Voltagem de saída	24 VCC +5,8% / -0%
Corrente contínua	1,1 A
máx.Resistencia interna	0,5 Ω
Potencial de extinção	Aproximadamente.30 V
máx.energia de extinção por operação de comutação	1,5 Ws
máx.Freqüência de comutação	0,5 Hz
Medidas protetoras
Proteção contra sobrecarga e curto-circuito	Sim
Monitoramento de circuito aberto	Sim
Monitoramento de subtensão	Sim
Limiar de resposta para monitoramento de circuito aberto	Aproximadamente.0,25 A
Limiar de resposta para monitoramento de subtensão	24 VCC +0% / -4%

Ativar entradas

Quantidade	4 (2 por eixo)
O circuito	Afundar
Isolamento elétrico
Entrada - Módulo inversor	Sim
Entrada - Entrada	Sim
Tensão de entrada
Nominal	24 VCC
Máximo	30 VCC
Corrente de entrada na tensão nominal	Aproximadamente.30 mA
Limiar de comutação
Baixo	<5 V
Alto	>15 V
Atraso de comutação na tensão de entrada nominal
Ativar 1 → 0, PWM desligado	máx.20,5ms
Ativar 0 → 1, pronto para PWM	máx.100µs
Modulação comparada ao potencial de aterramento	máx.±38 V
Conexões de sinal OSSD	permitido máx.comprimento do pulso de teste: 500 µs

Entradas de gatilho

Quantidade	2
O circuito	Afundar
Isolamento elétrico
Entrada - Módulo inversor	Sim
Entrada - Entrada	Sim
Tensão de entrada
Nominal	24 VCC
Máximo	30 VCC
Limiar de comutação
Baixo	<5 V
Alto	>15 V
Corrente de entrada na tensão nominal	Aproximadamente.10 mA
Atraso de comutação
Borda ascendente	52 µs ±0,5 µs (filtrado digitalmente)
Borda descendente	53 µs ±0,5 µs (filtrado digitalmente)
Modulação comparada ao potencial de aterramento	máx.±38 V

Propriedades elétricas

Capacitância de descarga	0,2 µF

Condições de funcionamento

Orientações de montagem permitidas
pendurado verticalmente	Sim
Horizontal, face para cima	Sim
De pé na horizontal	Não
Elevação da instalação acima do nível do mar
Nominal	0 a 500 metros
Máximo	4000m
Grau de poluição de acordo com EN 61800-5-1	2 (poluição não condutiva)
Categoria de sobretensão de acordo com EN 61800-5-1	III
Grau de proteção conforme EN 60529	IP20

Condições ambientais

Temperatura
Operação
Nominal	5 a 40°C
Máximo	55°C
Armazenar	-25 a 55°C
Transporte	-25 a 70°C
Humidade relativa
Operação	5 a 85%
Armazenar	5 a 95%
Transporte	máx.95% a 40°C
