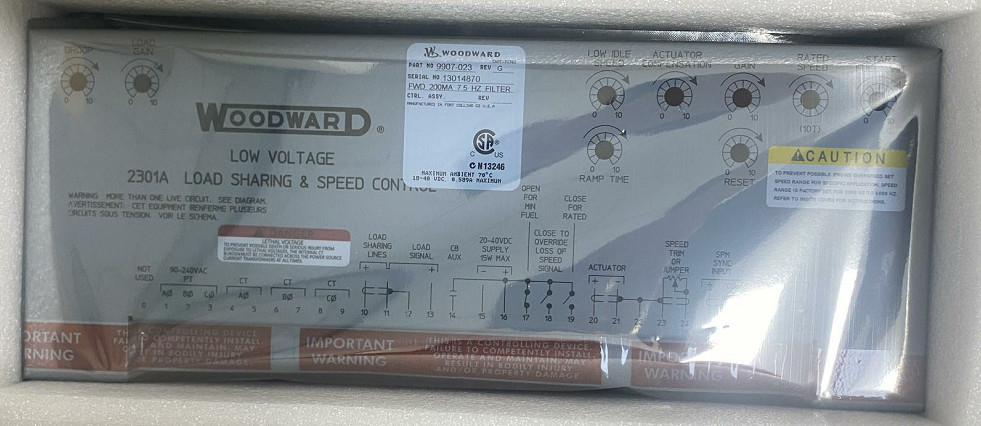

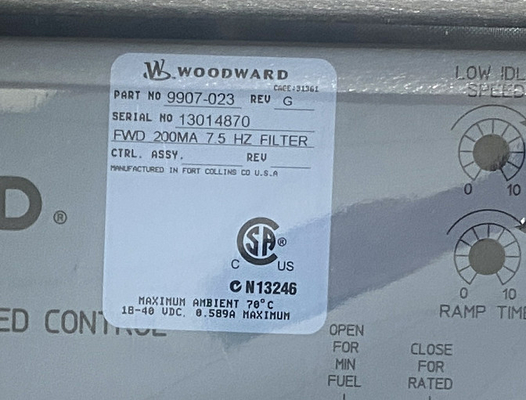

Woodward 9907-023 Controle de velocidade de ação para a frente 4 ̊20 mA ou 1 ̊5 Vdc 2301A -40 a +158 °F

Woodward 9907-023 Controle de velocidade de ação para a frente 4 ̊20 mA ou 1 ̊5 Vdc 2301A -40 a +158 °F

Detalhes do produto:

Informações adicionais:

Descrição:

Estes comandos Woodward 2301A aceitam uma fonte de energia de alta ou baixa tensão.e os modelos de alta tensão operam a 88 a 132 Vac ou 90 a 150 VdcOs modelos de baixa e alta tensão exigem uma potência mínima de 15 W.

Todos os cabos blindados devem ser de pares de condutores torcidos. Não tente fazer estaca (soldagem) do escudo trançado. Todas as linhas de sinal devem ser blindadas para evitar a captação de sinais errantes de equipamentos adjacentes.Conectar os escudos aos terminais de controlo, tal como indicado na figura 2-1 e no diagrama de fiação da instalação (figura 1-2)O fio exposto para além do escudo deve ser o mais curto possível, não superior a 50 mm. A outra extremidade dos escudos deve ser deixada aberta e isolada de qualquer outro condutor.Não use fios de sinal blindados com outros fios que transportam grandes correntesPara mais informações, ver nota 50532 do pedido Woodward, Control EMI for Electronic Governing Systems.

Um contato para anular o circuito de sinal de velocidade de falha pode ser instalado em série com o terminal 18 e a potência de corrente contínua para o comando.desligar a saída de comando em caso de perda do sinal de velocidadeFechar o contacto anulará o circuito de sinal de velocidade falhado, conforme necessário para a arrancação.

O módulo fornece interfaces de comunicação para integração perfeita com sistemas de controlo de supervisão e aquisição de dados (SCADA) ou outras redes de controlo.que permitam a monitorização e o controlo remotos dos parâmetros.

O módulo foi concebido para facilitar a instalação e a configuração, simplificando o processo de integração nos sistemas de controlo existentes.Oferece interfaces de fácil utilização e opções de configuração intuitivas, reduzindo o tempo e o esforço de instalação.
