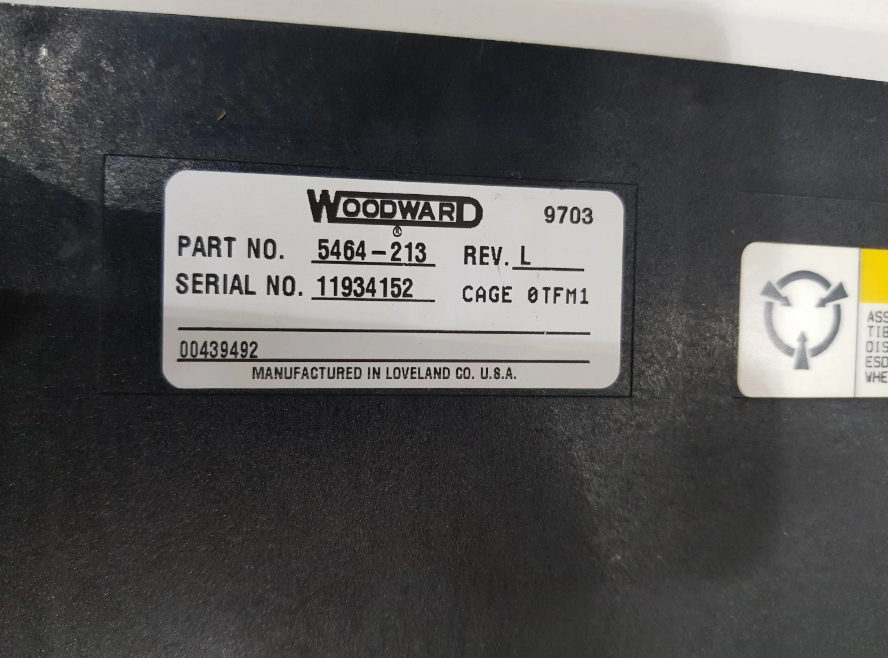

5464-213 Cartão de E/S de Woodward NetCon

5464-213 Woodward Netcon Serial I/O Card

Detalhes do produto:

Informações Adicionais:

Descrição:

Os módulos Smart I/O apresentam seus próprios microcontroladores integrados. Todos os módulos descritos neste capítulo são módulos Smart I/O. Durante a inicialização do módulo inteligente, o microcontrolador do módulo desliga o LED após passar no autoteste de inicialização (POST) e ser inicializado pela CPU. Um LED aceso indica uma falha de I/O.

A CPU também informa a cada módulo sobre qual grupo de taxa cada canal deve operar, juntamente com outras informações específicas (como o tipo de termopar para módulos de termopar). Durante a operação, a CPU transmite periodicamente uma "chave" para todas as placas de I/O, indicando quais grupos de taxa atualmente exigem atualização.

Através deste sistema de inicialização/transmissão de chave, cada módulo de I/O pode lidar com seu próprio agendamento de grupo de taxa com intervenção mínima da CPU. Esses módulos Smart I/O também apresentam detecção de falhas online integrada e recursos de calibração/compensação automática. Cada canal de entrada possui uma referência de tensão de precisão independente. O microcontrolador integrado lê essa tensão de referência uma vez por minuto quando não está lendo as entradas. O microcontrolador então usa os dados obtidos da leitura da referência de tensão para detecção de falhas e compensação/calibração automática de temperatura.

O microcontrolador integrado possui limites predefinidos para as leituras esperadas ao medir cada tensão de referência. Se uma leitura cair fora desses limites, o sistema determinará que o canal de entrada, o conversor A/D ou a fonte de tensão de referência de precisão do canal está com defeito. Quando isso ocorre, o microcontrolador sinalizará o canal como defeituoso. A CPU então executará quaisquer ações que o engenheiro de aplicação tenha programado na aplicação.
