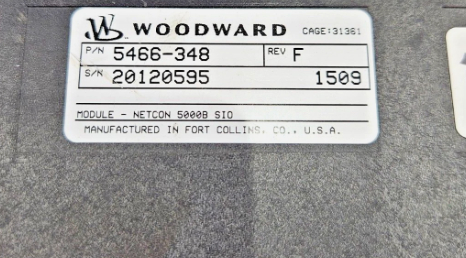

5466-348 Módulo Woodward NetCon 5000B SIO

Módulo NetCon 5466-348 Woodward

Detalhes do Produto:

Informações Adicionais:

Descrição:

Este módulo Driver de Atuador recebe informações digitais da CPU e gera quatro sinais proporcionais de acionamento do atuador. Esses sinais são proporcionais e sua faixa máxima é de 0 a 25 mAdc ou 0 a 200 mAdc. A Figura 10-5 é um diagrama de blocos do módulo Driver de Atuador de quatro canais. O sistema grava valores de saída na memória de porta dupla através da interface VME-bus.

O microcontrolador dimensiona os valores usando constantes de calibração armazenadas na EEPROM e agenda as saídas para ocorrer no momento apropriado. O microcontrolador monitora a tensão e a corrente de saída de cada canal e alerta o sistema sobre quaisquer falhas de canal e carga. O sistema pode individualmente
desabilitar os drivers de corrente. Se uma falha for detectada que impeça o módulo de operar, seja pelo microcontrolador ou pelo sistema, o LED FAULT se iluminará.

10.3.3—Instalação
Os módulos deslizam para dentro dos guias de cartão no chassi do controle e se conectam à placa-mãe. Os módulos são mantidos no lugar por dois parafusos, um na parte superior e outro na parte inferior do painel frontal. Também na parte superior e inferior do módulo estão duas alças que, quando acionadas (empurradas para fora), movem os módulos para fora o suficiente para que as placas se desconectem dos conectores da placa-mãe.

10.3.4—Referência FTM
Consulte o Capítulo 13 para obter informações completas sobre a fiação de campo para o Módulo de Atuador de Quatro Canais FTM. Consulte o Apêndice A para obter a referência cruzada do número da peça para módulos, FTMs e cabos.

10.3.5—Solução de problemas
Cada módulo de E/S possui um LED de falha vermelho, que indica o status do módulo. Este LED ajudará na solução de problemas caso o módulo apresente algum problema. Um LED vermelho contínuo indica que o controlador do atuador não está se comunicando com o módulo da CPU. LEDs vermelhos piscando indicam um problema interno com o módulo, e a substituição do módulo é recomendada.
