5466-352 Woodward NetCon CPU_040 sem memória

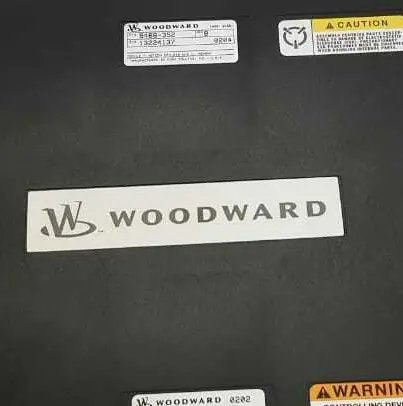

5466-352 Woodward NETCON CPU_040 MEMÓRIA W/O LL

Detalhes do produto:

Informações adicionais:

Descrição:

Este módulo do condutor do atuador recebe informações digitais da CPU e gera quatro sinais proporcionais do atuador-condutor.Estes sinais são proporcionais e o seu intervalo máximo é de 0 a 25 mAdc ou 0 a 200 mAdcA Figura 10-5 é um diagrama de bloco do módulo de condutor de atuador de quatro canais.

O microcontrolador escala os valores utilizando constantes de calibração armazenadas na EEPROM e programa as saídas para ocorrerem no momento adequado.O microcontrolador monitora a tensão de saída e corrente de cada canal e alerta o sistema de qualquer canal e falhas de cargaO sistema pode, individualmente,
Se for detectada uma falha que impeça o funcionamento do módulo, seja pelo microcontrolador ou pelo sistema, acender-se-á o LED FAULT.

10.3.3Instalação
Os módulos deslizam para guias de cartão no chassi do controle e são ligados à placa-mãe.Também na parte superior e inferior do módulo são duas alças que, quando ligado (empurrado para fora), mover os módulos para fora apenas o suficiente para que as placas desligem os conectores da placa-mãe.

10.3.4FTM Referência
Ver o capítulo 13 para obter informações completas sobre a fiação de campo do módulo de atuador de quatro canais FTM. Ver o apêndice A para referência cruzada do número de peça para módulos, FTM e cabos.

10.3.5'Solução de problemas
Cada módulo de E/S tem um LED vermelho de falha, que indica o estado do módulo.Um LED vermelho sólido indica que o controlador do atuador não está a comunicar com o módulo da CPUOs LEDs vermelhos piscantes indicam um problema interno no módulo e recomenda-se a substituição do módulo.
