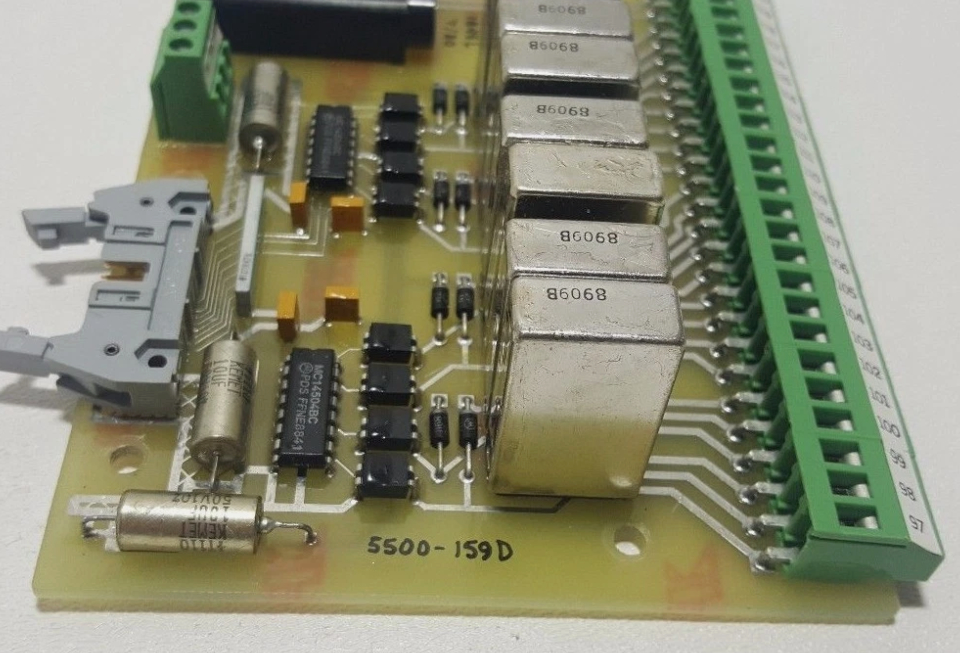

5500-159D Placa de controle de relé de Woodward

5500-159D Woodward RELAY CONTROL BOARD

Detalhes do Produto:

Informações Adicionais:

Descrição:

Este manual descreve o controle digital Woodward Peak 150 para turbinas a vapor e o programador portátil (9905-292) usado para programá-lo. Os seguintes tópicos são abordados no capítulo indicado:  Instalação e Hardware (Capítulo 2)  Visão geral da operação do sistema da turbina (Capítulo 3)  Entradas e saídas Peak 150 (Capítulo 4)  Funções de controle Peak 150 (Capítulo 5)  Explicação dos procedimentos operacionais (Capítulo 6)  Visão geral do programador portátil e menus (Capítulo 7)  Configuração dos menus de configuração (Capítulo 8)  Configuração dos menus de serviço (Capítulo 9)  Diagrama de blocos funcional detalhado (Capítulo 10)  Comunicações Modbus (Capítulo 11)  Solução de problemas (Capítulo 12)  Opções de serviço (Capítulo 13)  Planilhas de programa (Apêndice) Os nomes dos parâmetros são mostrados em letras maiúsculas e correspondem à sintaxe vista no Programador Portátil ou no diagrama de fiação da planta.

Embalagem A Figura 2-1 é um desenho de contorno do controle Peak 150. Todos os componentes de controle Peak 150 estão contidos em um único gabinete NEMA 4X. O gabinete pode ser montado em ambientes internos ou externos. O acesso aos componentes internos é feito por meio de uma porta com dobradiça à direita, que é mantida fechada por seis parafusos cativos. O tamanho aproximado do gabinete é 19 x 12 x 4 polegadas (aproximadamente 483 x 305 x 102 mm). O gabinete possui duas aberturas na parte inferior para acesso à fiação. Um orifício tem aproximadamente 25 mm (1 polegada) de diâmetro e o outro tem aproximadamente 38 mm (1,5 polegada) de diâmetro. Esses orifícios aceitam cubos de conduíte padrão inglês ou métrico.

Todos os componentes internos são de grau industrial. Os componentes incluem a CPU (unidade central de processamento), sua memória, a fonte de alimentação de comutação, todos os relés, todos os circuitos de entrada/saída e todos os circuitos de comunicação para o display da porta frontal, teclado sensível ao toque, RS-232 remoto, RS-422 e comunicações Modbus RS-485.

Montagem O gabinete de controle Peak 150 padrão deve ser montado verticalmente em uma parede ou rack de 19" (483 mm), permitindo espaço suficiente para abertura da tampa e acesso à fiação. Duas flanges soldadas, uma no lado direito e outra no lado esquerdo, permitem uma montagem segura.

Conexões Elétricas Todas as conexões elétricas devem ser feitas através das duas aberturas na parte inferior do gabinete para os blocos de terminais dentro do gabinete. Encaminhe todas as linhas de baixa corrente através da grande porta de fiação. Encaminhe todas as linhas de alta corrente através da pequena porta de fiação. A fiação para cada MPU e para cada atuador deve ser blindada separadamente. Também recomendamos blindagem separada para cada entrada mA. As entradas de contato podem ser agrupadas em um único cabo multi-condutor com uma blindagem geral. As blindagens devem ser conectadas apenas no controle Peak 150. A fiação do relé e da fonte de alimentação normalmente não requer blindagem.

• RELAY CONTROL BOARD
• PORTA ÚNICA
• MATRIZ DE 8 RELÉS
• TERMINAIS DE GRAMPO DE PARAFUSO
• 250 V 1 A CLASSIFICAÇÃO DO FUSÍVEL
