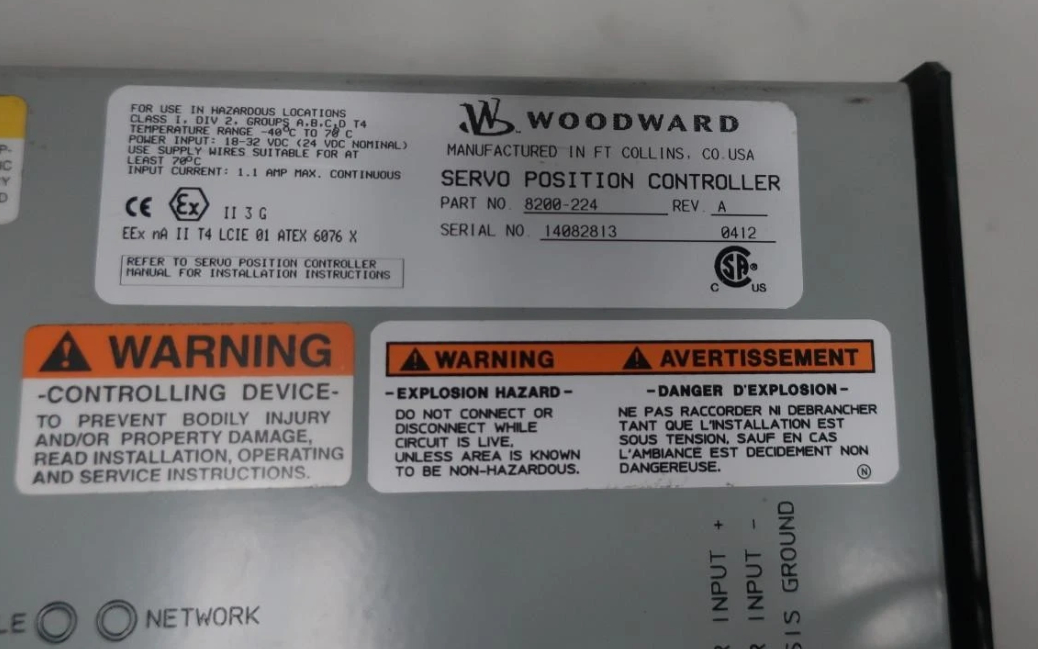

8200-224 Controlador de Posição de Servo Woodward

Controlador de Posição do Servo Woodward 8200-224

Detalhes do Produto:

Informações Adicionais:

Descrição:

O 8200-226 é o modelo mais recente do SPC (Controlador de Posição do Servo). Ele substitui os modelos 8200-224 e 8200-225. O SPC posiciona um atuador hidráulico ou pneumático com base em um sinal de demanda de posição recebido de um controle. O SPC posiciona um atuador de bobina única usando dispositivos de feedback de posição simples ou duplos. O sinal de demanda de posição pode ser enviado ao SPC via DeviceNet, 4–20 mA ou ambos. Um programa de software executado em um Computador Pessoal (PC) permite que o usuário configure e calibre facilmente o SPC.

A Ferramenta de Serviço SPC é usada para configurar, calibrar, ajustar, monitorar e solucionar problemas de um SPC. A ferramenta de serviço é executada em um PC e se comunica com o SPC por meio de uma conexão serial. O conector da porta serial é um soquete sub-D de 9 pinos e usa um cabo direto para conectar ao PC. A Woodward oferece um kit Adaptador Serial USB para 9 pinos, se necessário, para novos computadores que não possuem um conector serial de 9 pinos (P/N 8928-463).

Este kit contém um adaptador USB, software e um cabo serial de 1,8 m (6 pés). (Consulte o Capítulo 4 para obter instruções de instalação da Ferramenta de Serviço SPC.) O SPC é configurado usando o editor de arquivo de configuração da Ferramenta de Serviço SPC para criar um arquivo que é então carregado no SPC. A Ferramenta de Serviço SPC também pode ler uma configuração existente de um SPC no editor de arquivo de configuração.

Na primeira vez que um SPC é conectado a um atuador, ele deve ser calibrado para o transdutor de feedback de posição do atuador. O usuário é guiado pelo processo de calibração pela ferramenta de serviço. A calibração também pode ser realizada pelo controle via link DeviceNet. O procedimento de calibração pode ser encontrado no arquivo de ajuda GAP™.

O SPC requer uma fonte de tensão de 18 a 32 Vdc, com uma capacidade de corrente de 1,1 A máx. Se uma bateria for usada para alimentação, um carregador de bateria é necessário para manter uma tensão de alimentação estável. A linha de alimentação deve ser protegida com um fusível de 5 A, 125 V, capaz de suportar uma corrente de partida de 20 A, 100 ms quando a energia é aplicada.
