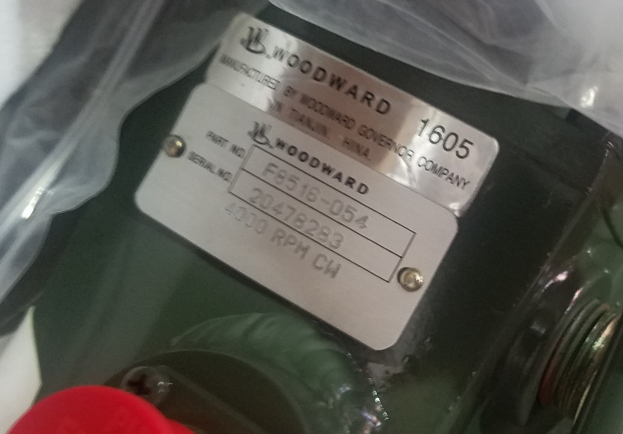

F8516-054 Governador Woodward TG-13

Os Woodward TG-13 e TG-17 são reguladores de velocidade mecânico-hidráulico para controlar turbinas a vapor, aplicações onde não é necessária uma operação isócrona (velocidade constante).

Os governadores TG-13 e TG-17 têm um total de 40 graus de deslocamento máximo do eixo terminal.Ver figura 1-1 para uma representação gráfica da capacidade de trabalho máxima dos governadores e das informações relativas ao percurso do eixo terminal do governador..

A saída do governador é fornecida através de um eixo terminal dentado que se estende por ambos os lados da caixa.• 1100 a 2400 rpm • 2400 a 4000 rpm • 4000 a 6000 rpm O regulador TG-13 opera com 1034 kPa (150 psi) de pressão interna de óleo, e o TG-17 opera com uma pressão interna de óleo de 1379 kPa (200 psi).O regulador de alta velocidade (4000 a 6000 rpm) pode exigir um trocador de calor em algumas aplicações (ver final do capítulo 2, Quando é necessário um trocador de calor?). Ambos os reguladores são capazes de controlar em uma faixa de velocidade inferior à especificada com alguma perda de torque de saída e desempenho.

Os governadores estão disponíveis com uma caixa de ferro fundido ou uma caixa de alumínio fundido.Dois meios de regulação da velocidade estão disponíveisO ajuste da velocidade do parafuso é padrão. O ajuste da velocidade da alavanca é opcional e fornecido por um conjunto de eixo dentado que se estende de ambos os lados da tampa.
